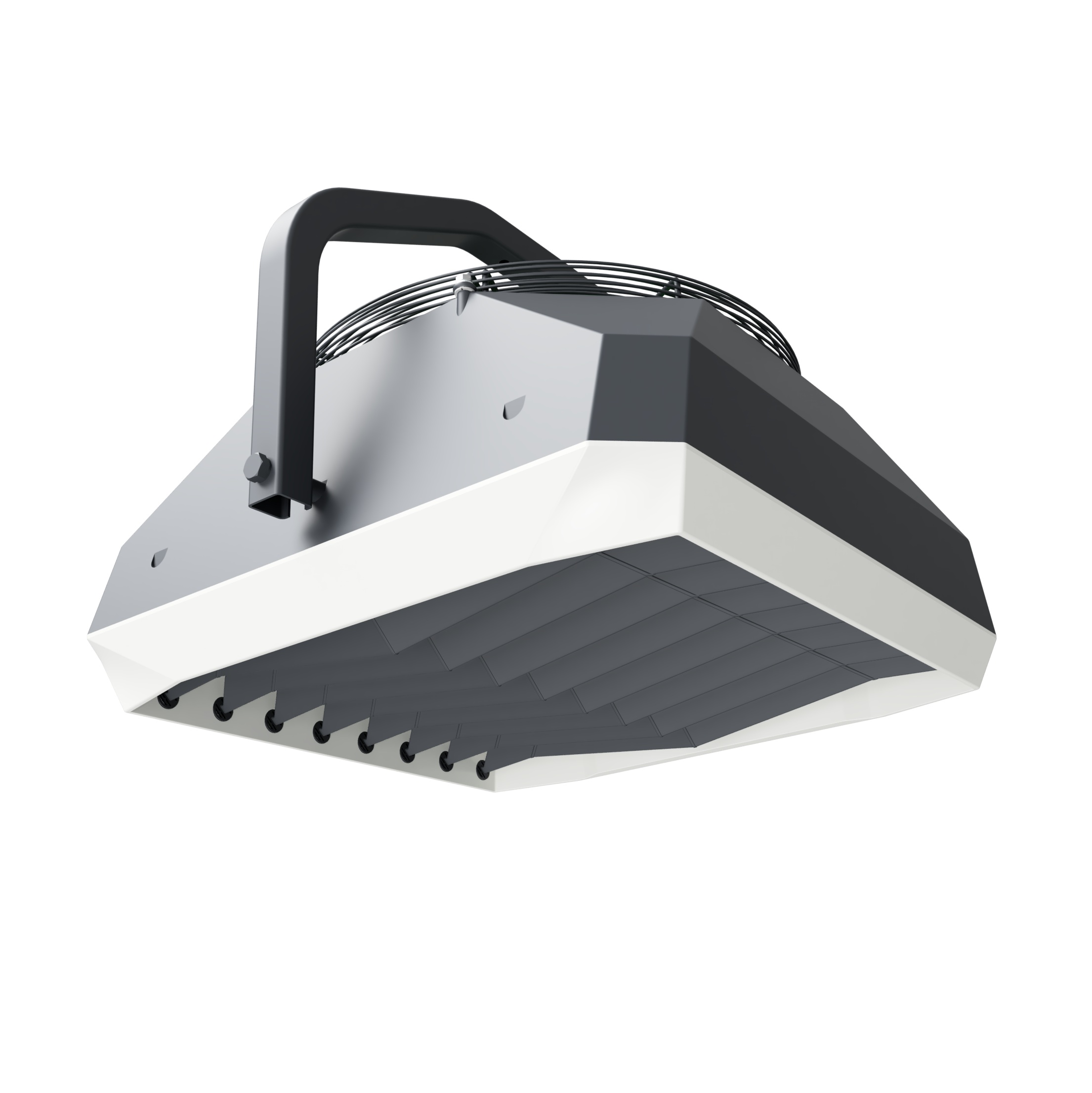

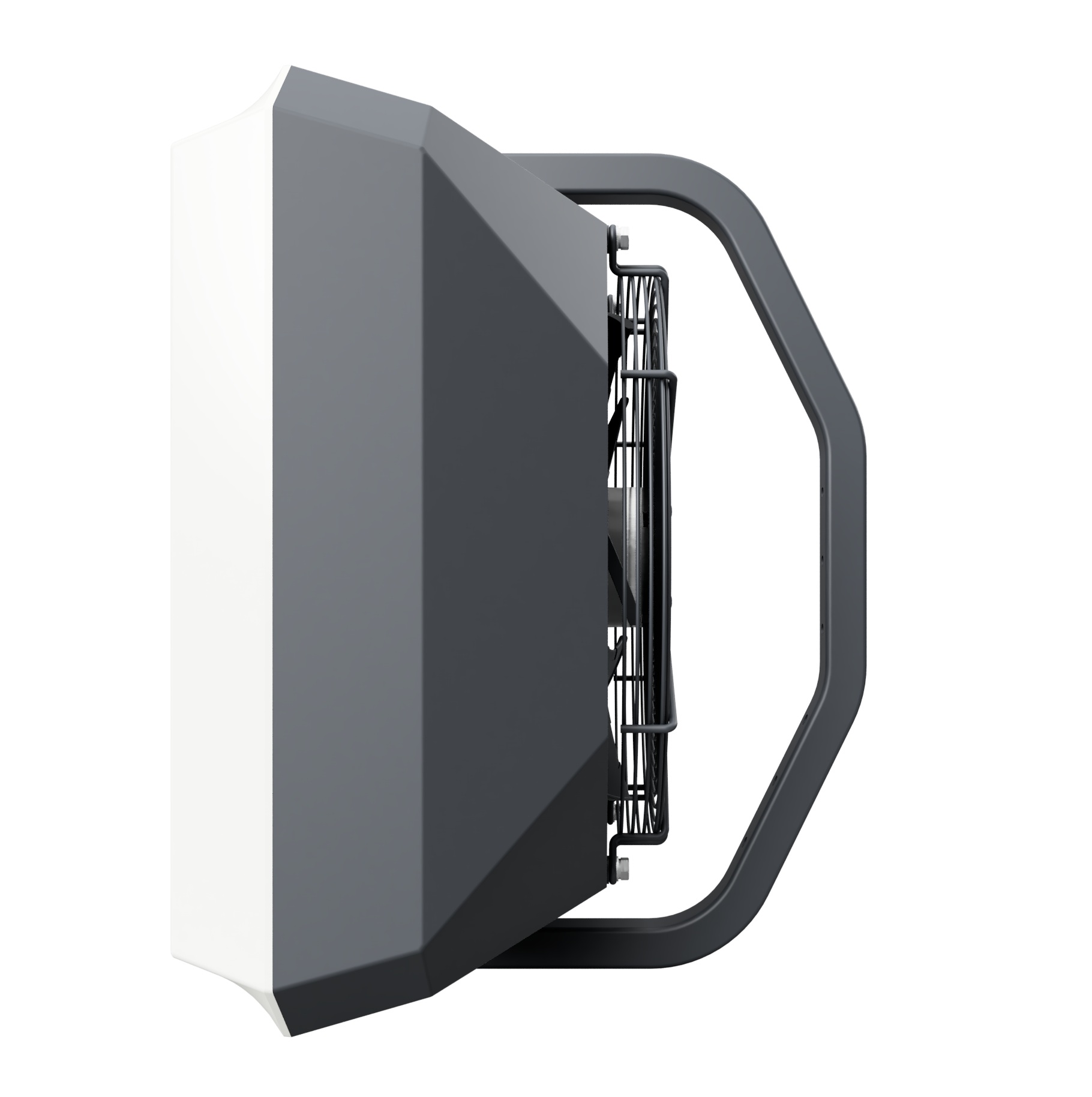

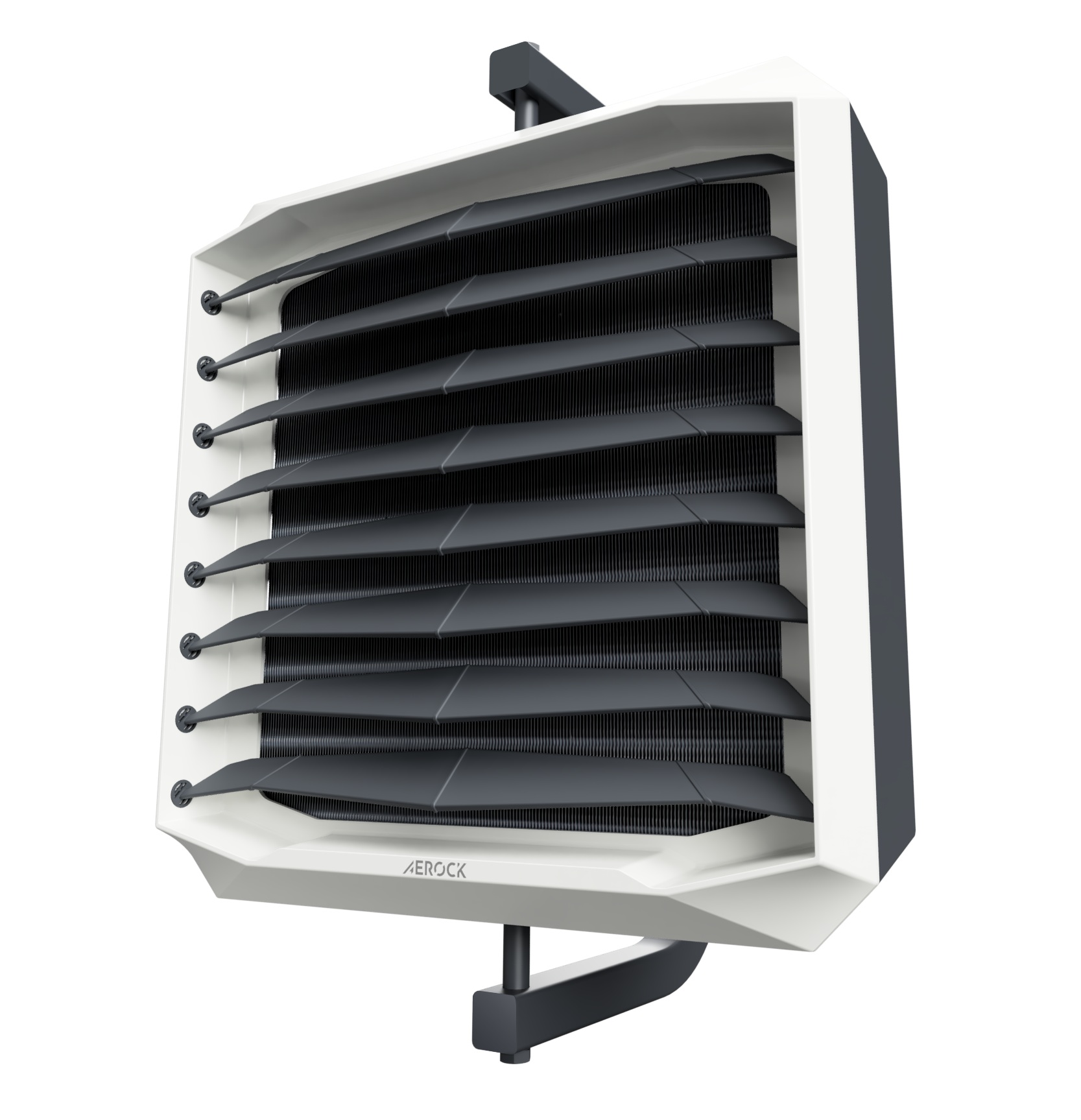

AEROCK R2 EC 4-50kW 4900m3/h nagrzewnica wodna przemysłowa ze wspornikiem

Nagrzewnica wodna przemysłowa AEROCK R2 EC to kompaktowe, gotowe do podłączenia i pracy urządzenie wykorzystujące do ogrzewania powietrza gorącą wodę z instalacji centralnego ogrzewania z dowolnym źródłem ciepła (kocioł gazowy, olejowy, na paliwo stałe, elektryczny, węzeł ciepłowniczy).

Parametry techniczne

• płynnie regulowana wydajność nadmuchu: 0-4900m3/h
• zakres mocy grzewczej: 4-50kW (zależy od temperatury wody i jej natężenia przepływu oraz od biegu wentylatora)
• wymiennik ciepła: miedziano-aluminiowy, 2-rzędowy, przyłącze wodne: GZ 3/4"
• maksymalne parametry wody grzewczej: 130 st.C / 1,6MPa
• obudowa:  tworzywo ABS
• zasilanie elektryczne silnika - 1x230V
• maksymalny pobór mocy elektrycznej silnika: 290W
• poziom ciśnienia akustycznego: 56 dB(A)
• szczelność silnika: IP 54
• ciężar: 19,9kg

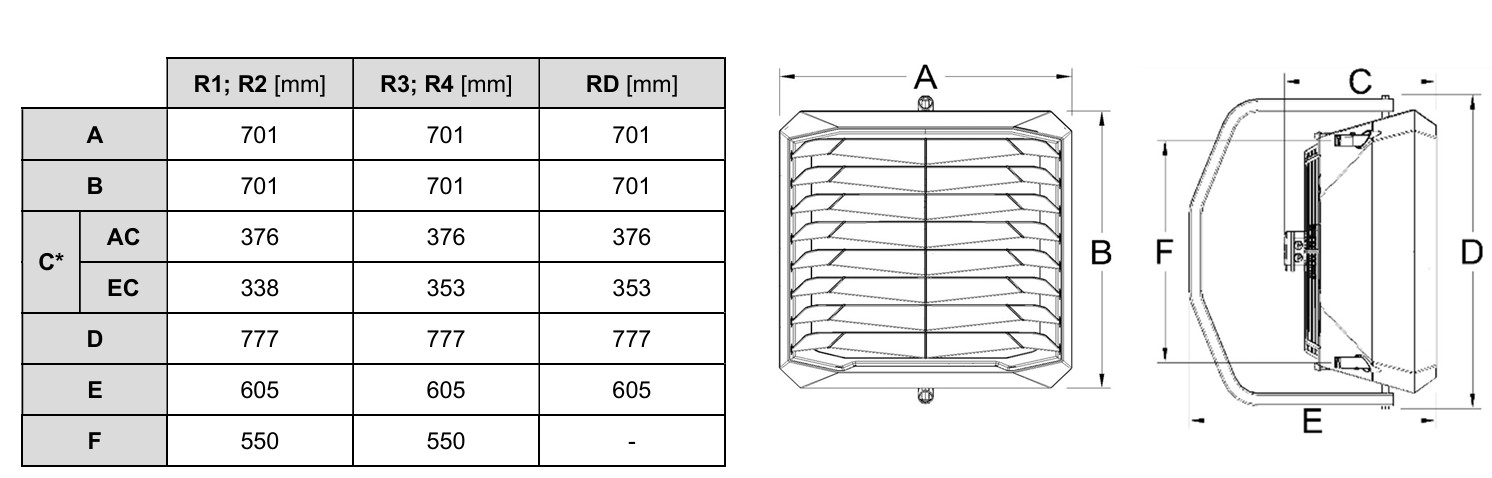

• wymiary zewnętrzne: 70z70x62cm (szer. x wys. x głęb. razem ze wspornikiem)
• kolorystyka - przód biały RAL9016, tył i kierownice grafit RAL7024
• gwarancja - 36 miesięcy

Zalety i przewaga na rynku nagrzewnic

• wymiennik ciepła o większej powierzchni grzewczej z powiększonymi odstępami między lamelami dla lepszej sprawności, mniejszej głośności i mniejszych oporach dla wentylatora przy zachowaniu optymalnego zasięgu nadmuchu
• miedziane przyłącza instalacji grzewczej wykluczające ryzyko korozji przy połączeniu z instalacją c.o.
• dopracowane krawędzie i kształt kierownic powietrza dla obniżenia niekorzystnych zawirowań powietrza i głośności urządzenia
• łagodne krawędzie obudowy - elegancja i design odpowiadające wymogom nowoczesności
• przyłącze odpowietrznika na górnym króćcu podłączenia wody
• bezpieczne opakowanie na trudne warunki transportu

Nagrzewnica wodna AEROCK R2 AC zbudowana jest z trzech podstawowych elementów:

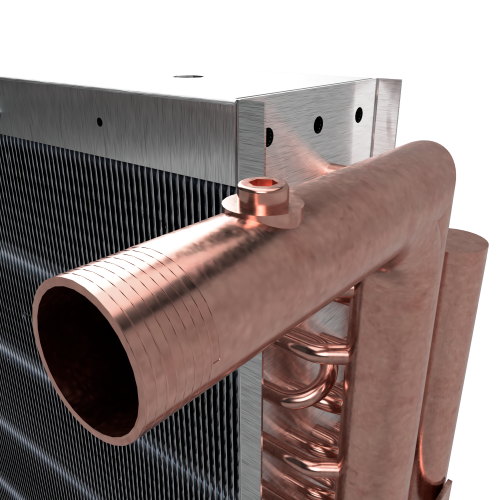

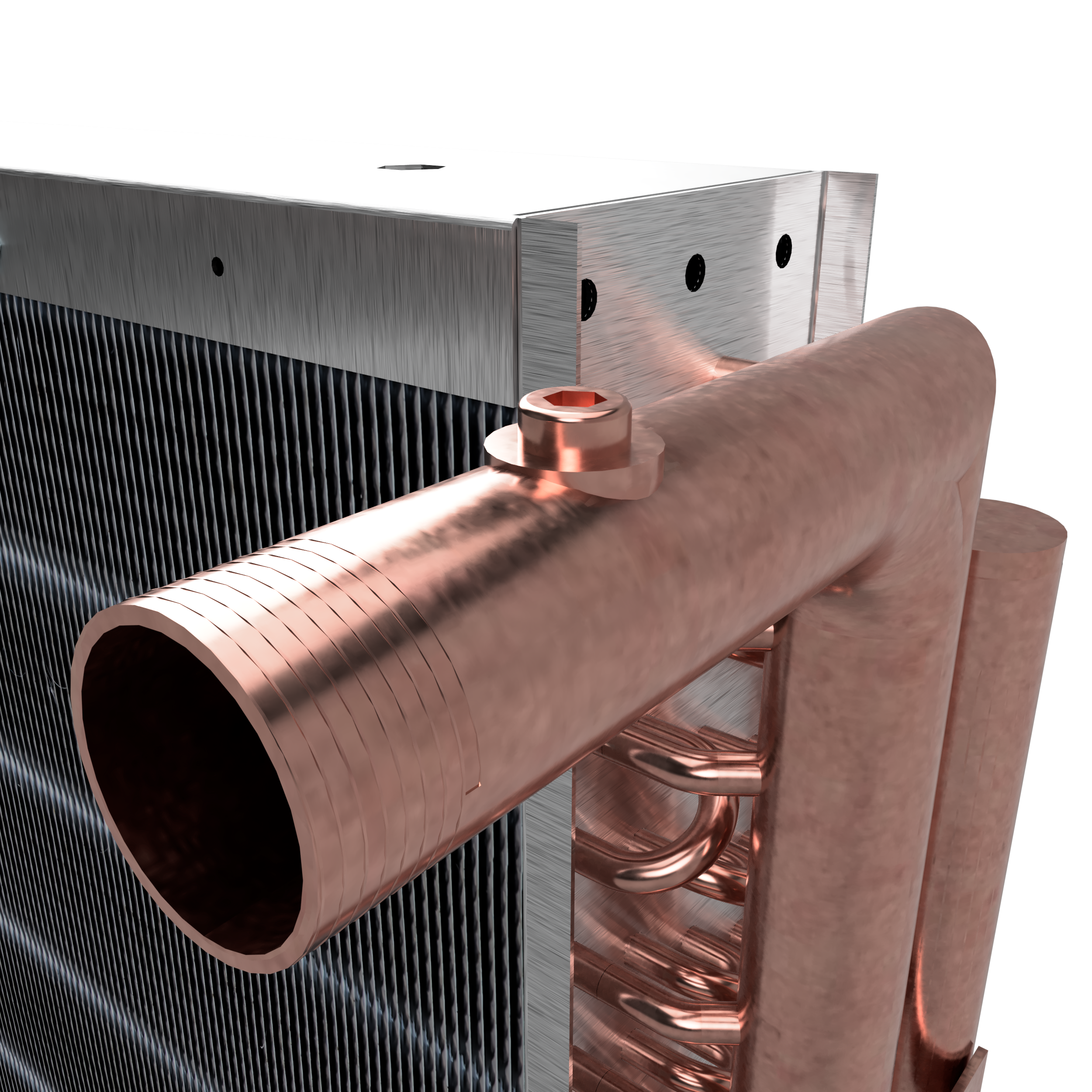

• 2-rzędowy wymiennik ciepła - miedziana wężownica z gęsto osadzonymi lamelami aluminiowymi, dodatkowo formowanymi dla uzyskania możliwie dużej powierzchni wymiany ciepła, przyłącze DN20,

• osiowy wentylator nawiewny z silnikiem EC o płynnie regulowanej mocy nadmuchu - wyważany dynamicznie w celu uzyskania długoletniej trwałości łożysk, ograniczenia głośności i drgań,

• obudowa z trwałego i lekkiego tworzywa ABS wyposażona w żaluzje nawiewne umożliwiające żądane ukierunkowanie ciepłego powietrza, tylna część obudowy, łącząca wentylator i korpus nagrzewnicy ukształtowana jest tak, aby powietrze nadmuchiwane przez wentylator przepływało przez całą powierzchnię wymiennika ciepła.

Na co zwrócić uwagę przy eksploatacji nagrzewnicy wodnej jeśli wydajność nagrzewnicy wydaje się zbyt niska:

• zbyt mały przepływ wody grzewczej przez nagrzewnicę (niewystarczająca wydajność pompy, brak wyrównania przepływów w dużych instalacjach, zapowietrzenie wężownicy, zbyt mały przekrój rur),

• zbyt niska temperatura wody grzewczej, nagrzewnice wymagają raczej wyższych temperatur wody grzewczej (minimum 45-50 st.C), zatem włączanie ich do instalacji z źródłami niskotemperaturowymi (kotły kondensacyjne, pompy ciepła z wodą 30-40 st.C) może nie zaspokoić wymagań większości użytkowników.

• błędne podłączenie zasilania i powrotu wody grzewczej - przepływ wody przez wężownicę jest wówczas taki sam jak kierunek przepływu powietrza, co zmniejsza wymianę ciepła woda-powietrze, przepływ powinien być przeciwstawny, dlatego króćce podłączenia wody grzewczej są odpowiednio oznaczone,

• stopniowe zanieczyszczenie powierzchni wymiennika ciepła - zbierający się kurz i inne zanieczyszczenia utrudniają przepływ powietrza oraz odbiór ciepła przez powietrze z powierzchni wymiennika.

Montaż

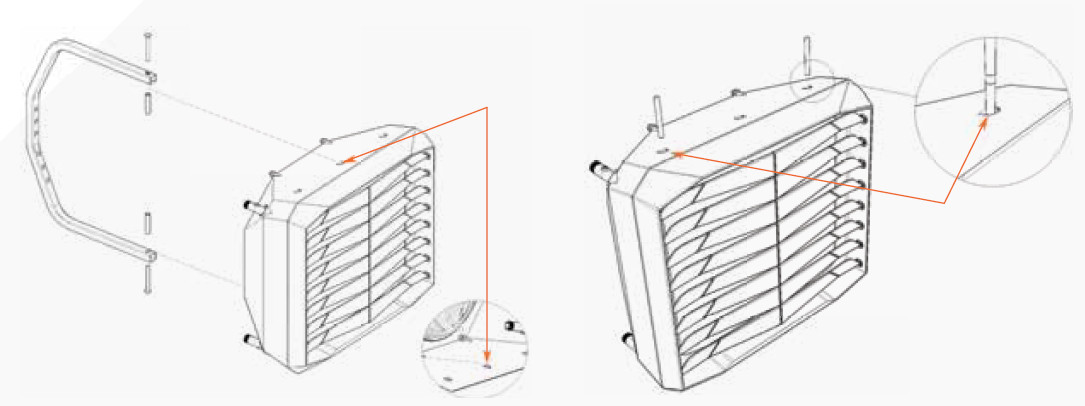

Nagrzewnice wodne przemysłowe AEROCK można montować do ściany lub stropu za pośrednictwem kątowo-obrotowej konsoli montażowej (w komplecie) lub przez podwieszenie do stropu na prętach gwintowanych (tzw szpilkach).

Sterowanie opcjonalne

• ścienny natynkowy potencjometr z termostatem EC <1-4-1006>  z pokrętłem nastawy mocy nadmuchu i nastawy temperatury w pomieszczeniu lub potencjometr EC bez termostatu <1-4-0101-0453>
• ścienny podtynkowy sterownik programowalny HMI z wyświetlaczem <1-4-1003>, do którego można podłączyć ścienny czujnik temperatury <1-4-1007> jako opcję
• elektrozawór przelotowy z siłownikiem <1-4-1004> do współpracy z dowolnym termostatem - jako opcja

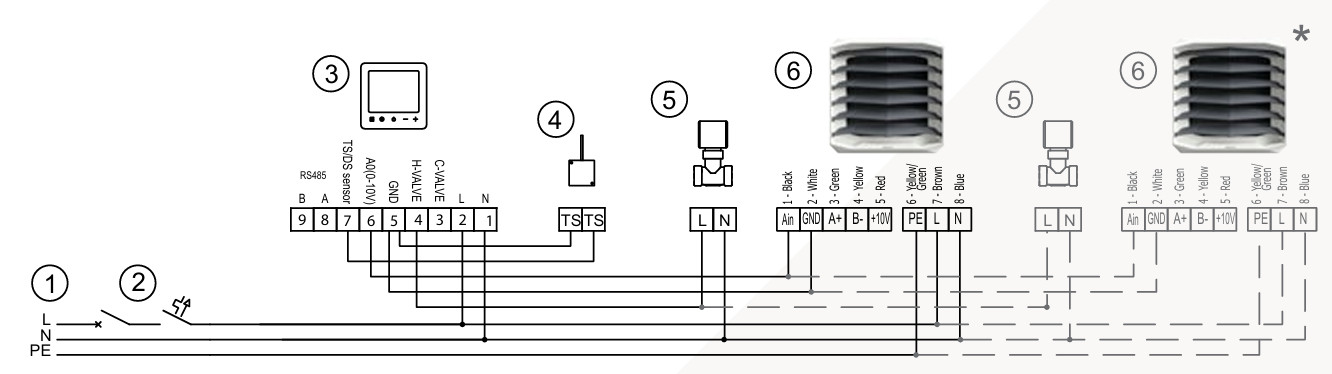

schemat ze sterownikiem programowanym (3) i elektrozaworem (5)

i czujnikiem ściennym temperatury jako opcją (4)

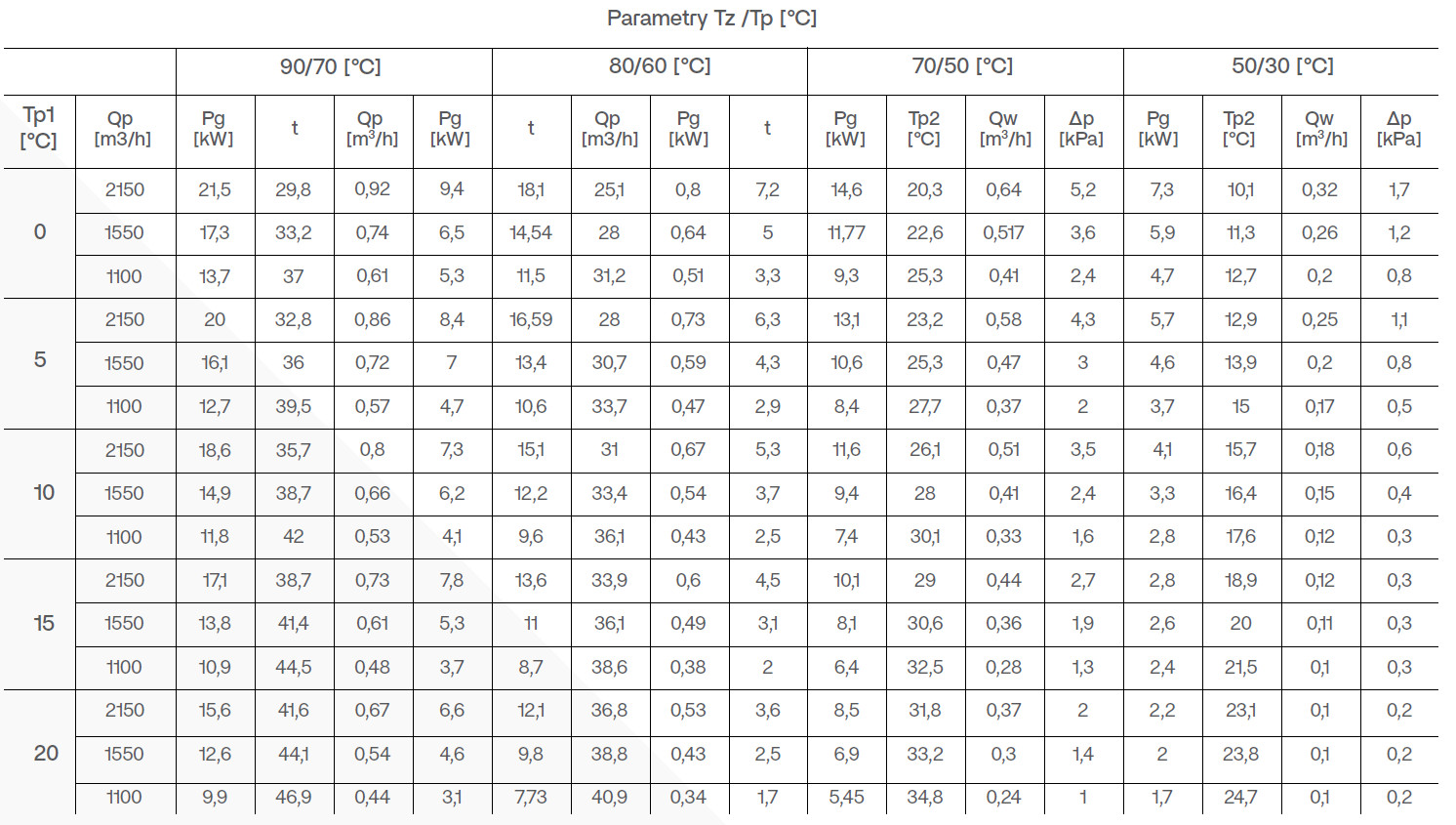

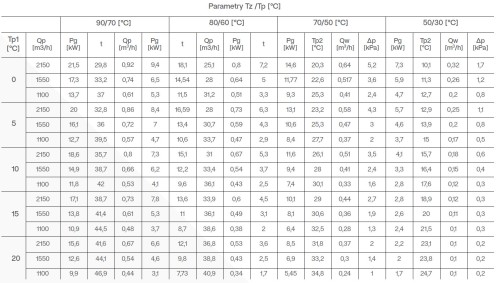

tp1 - temperatura powietrza na wlocie do nagrzewnicy

tp2 - temperatura powietrza na wylocie nagrzewnicy

Qp - strumień powietrza na 1-2-3 biegu wentylatora nagrzewnicy

Pg - moc grzewcza

Qw - strumień wody grzewczej

Tz - temperatura zasilania/powrotu wody grzewczej

Δp - strata ciśnienia wody przy przepływie przez nagrzewnicę
