ELIS B-W-100 FLOWAIR 105cm kurtyna powietrzna wodna do sufitu podwieszanego

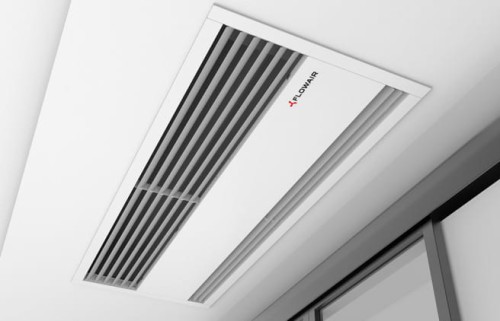

Kurtyna powietrzna wodna ELIS B-W-100 FLOWAIR przeznaczona do montażu w przestrzeni sufitu podwieszanego, do zabezpieczenia wejścia o szerokości nie przekraczającej 1m.

Zasięg skuteczny - do 3,5m (maksymalna zalecana przez KNPL wysokość montażu).

Gwarancja - 24 miesiące.

Konstrukcja

Obudowa wykonana jest z elementów stalowych cynkowanych malowanych proszkowo na biało (RAL 9016) oraz elementów z trwałego tworzywa EPP (spieniony polipropylen).

Kratka zasysania powietrza oraz żaluzje kratki nadmuchowej wykonane są z anodowanego aluminium.

Kąt nachylenia żaluzji nadmuchowej można regulować dla uzyskania żądanego efektu względem panujących warunków zewnętrznych.

Kurtyna powietrzna wodna ELIS B-W-100 wyposażona jest w 3-biegowe wentylatory nadmuchowe oraz miedziano-aluminiowy wymiennik ciepła woda/powietrze o przyłączu 1/2".

Montaż

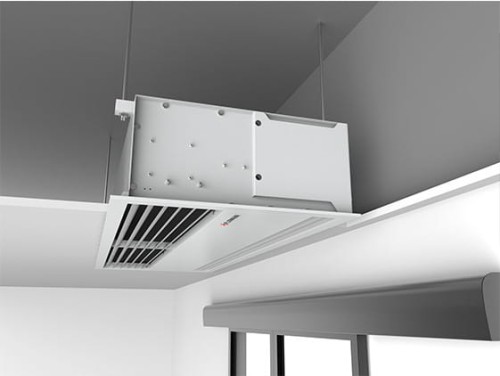

Kurtyna powietrzna wodna ELIS B-W-100 jest przygotowana konstrukcyjnie do podwieszenia do stropu właściwego za pośrednictwem wbudowanych szyn nośnych, do których bezpośrednio montuje się zawiesia - najczęściej tzw szpilki (pręty gwintowane).

Sterowanie - akcesoria dodatkowe >>> produkty powiązane

Kurtyna powietrzna ELIS B-E-100 przystosowane jest do sterowania w dwóch wariantach:

• podstawowy najprostszy natynkowy sterownik ścienny TS z przełącznikiem 3 biegów mocy nadmuchu i włącznikiem grzałek oraz pokrętłem żądanej nastawy temperatury w pomieszczeniu, można go połączyć z czujnikiem otwarcia drzwi Dcm lub DCe. Sterownik TS umożliwia podłączenie <5 kurtyn powietrznych ELIS B-E-100.

• sterownik ścienny natynkowy T-BOX z wyświetlaczem dotykowym o rozszerzonej funkcjonalności:
  • możliwości podłączenia <31 różnych urządzeń systemu FLOWAIR (również nagrzewnic LEO),
  • możliwości programowania kalendarza i zegara parametrów pracy,
  • możliwości pracy w trybie otwartych/zamkniętych drzwi (bieg jałowy/bieg na najwyższych obrotach),
  • możliwości kontroli i regulacji ręcznej lub automatycznej mocy nadmuchu i grzania,
  • trybu opóźnienia wyłączenia kurtyny po zamknięciu drzwi,
  • możliwości podłączenia do centralnego systemu BMS

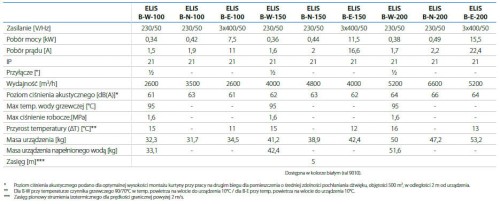

Dane techniczne

• maksymalna wydajność nadmuchu - 2600m3/h
• maksymalny zasięg skuteczny - 3,5m
• zasilanie - 1x230V/50Hz
• pobór prądu - 1,5A
• pobór mocy elektrycznej wentylatorów - 340W
• szczelność elektryczna/klasa izolacji - IP21/F
• poziom ciśnienia akustycznego - 58dB(A) na najwyższym biegu w odl. 5m
• ciężar - 34,5kg
• maksymalne parametry wody grzewczej - 95 st.C / 1,6MPa

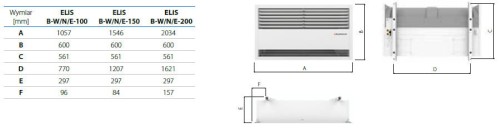

• wymiary zewnętrzne:

KALKULATOR PARAMETRÓW GRZEWCZYCH

Kliknij w powyższy obrazek aby wyliczyć moc grzewczą kurtyny powietrznej wodnej ELIS,temperaturę powietrza nawiewanego, wymagany przepływ wody grzewczej i stratę ciśnienia na wymienniku ciepła.
