ELIS G-W-200 L=2m wodna kurtyna powietrzna przemysłowa bramowa

Kurtyny powietrzne przemysłowe ELIS G-W-200 FLOWAIR są przeznaczone do montażu poziomego i pionowego nad i obok bramami przemysłowymi: podnoszonymi, rolowanymi i składanymi, dla zabezpieczenia przed napływem zimnego powietrza i ponoszeniem nadmiernych związanych z tym zjawiskiem kosztów ogrzewania i niekorzystnych warunków pracy w hali.

W serii ELIS G dostępne są kurtyny powietrzne o długości (a w przypadku montażu pionowego - wysokości) 150cm, 200cm i 250cm.  W przypadku dużych bram zabezpieczenie zasłoną powietrzną uzyskuje się przez zmontowanie obok siebie lub w pionowej kolumnie większej liczby kurtyn dla uzyskania pokrycia całej szerokości lub wysokości bramy.

Najczęściej stosowane są kurtyny powietrzne tzw zimne ELIS G-N, bez podgrzewu powietrza, zużywają bowiem najmniej energii, a jednocześnie zapewniają równie skuteczną zasłonę powietrzną jak kurtyny z podgrzewem powietrza.

Oprócz kurtyn powietrznych zasilanych do podgrzania powietrza wodą grzewczą z instalacji centralnego ogrzewania dostępne są również:

• kurtyny powietrzne przemysłowe elektryczne ELIS G-E-150, ELIS G-E-200 i ELIS G-E-250 - z grzałkami elektrycznymi, dające podgrzanie powietrza przy dużych prędkościach nawiewu,

• kurtyny powietrzne przemysłowe zimne bez grzałek ELIS G-N-150, ELIS G-N-200 i ELIS G-N-250 -najbardziej ekonomiczne pod względem inwestycyjnym i eksploatacyjnym

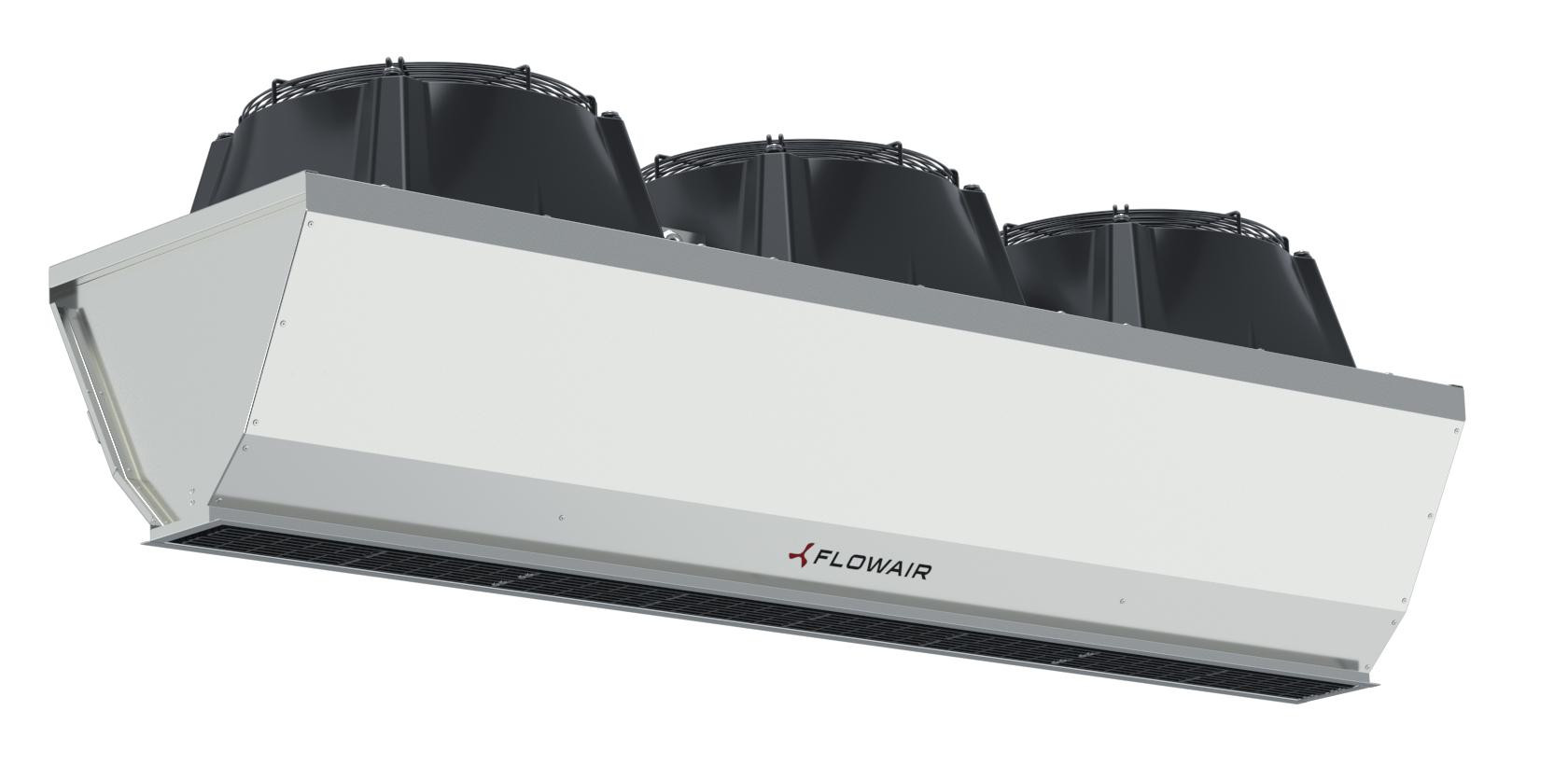

Konstrukcja

Kurtyny powietrzne przemysłowe ELIS G Flowair dostarczane są w obudowie stalowej ocynkowanej i składają się z następujących podzespołów:

• zespół 3-biegowych wentylatorów nawiewnych osiowych - w kurtynie ELIS G-150 występują 2 wentylatory, a w kurtynie ELIS G-200 - 3 wentylatory, a w kurtynie ELIS G-E-250 - 4 wentylatory

• zespół grzałek elektrycznych ze stali nierdzewnej:
  • w kurtynie ELIS G-E-150 mocy 13,5kW
  • w kurtynie ELIS G-E-200 mocy 20,5kW
  • w kurtynie ELIS G-E-250 mocy 24,5kW

• w kurtynach wodnych - miedziano-aluminiowy wymiennik ciepła o specjalnym ożebrowaniu, podłączany do instalacji centralnego ogrzewania,

• kierownice powietrza nadmuchiwanego o nastawnym kącie, pozwalające na optymalne ustawienie nadmuchu w danych warunkach montażowych i meteo.

 UWAGA: istnieje również możliwość dostarczenia kurtyn powietrznych przemysłowych ze stali nierdzewnej.

Najczęściej stosowane w przemyśle kurtyny powietrzne  tzw zimne nie posiadają elementów grzewczych, zasłonę powietrzną nadmuchują w temperaturze pomieszczenia.

Brak podgrzewu powietrza nie wpływa na skuteczność ochrony bramy, funkcja ta podwyższa jedynie komfort cieplny osób przechodzących przez otwartą bramę oraz pracujących w pobliżu nadmuchu.

Montaż

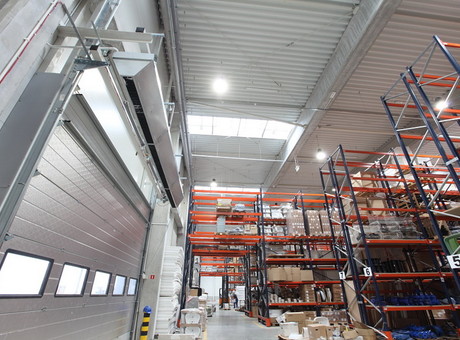

Kurtyny powietrzne przemysłowe ELIS G-W-200 Flowair mogą być montowane jako kurtyny poziome nad bramą lub jako kurtyny pionowe w kolumnie jedno- lub dwustronnej - w zależności od wymiarów bramy:

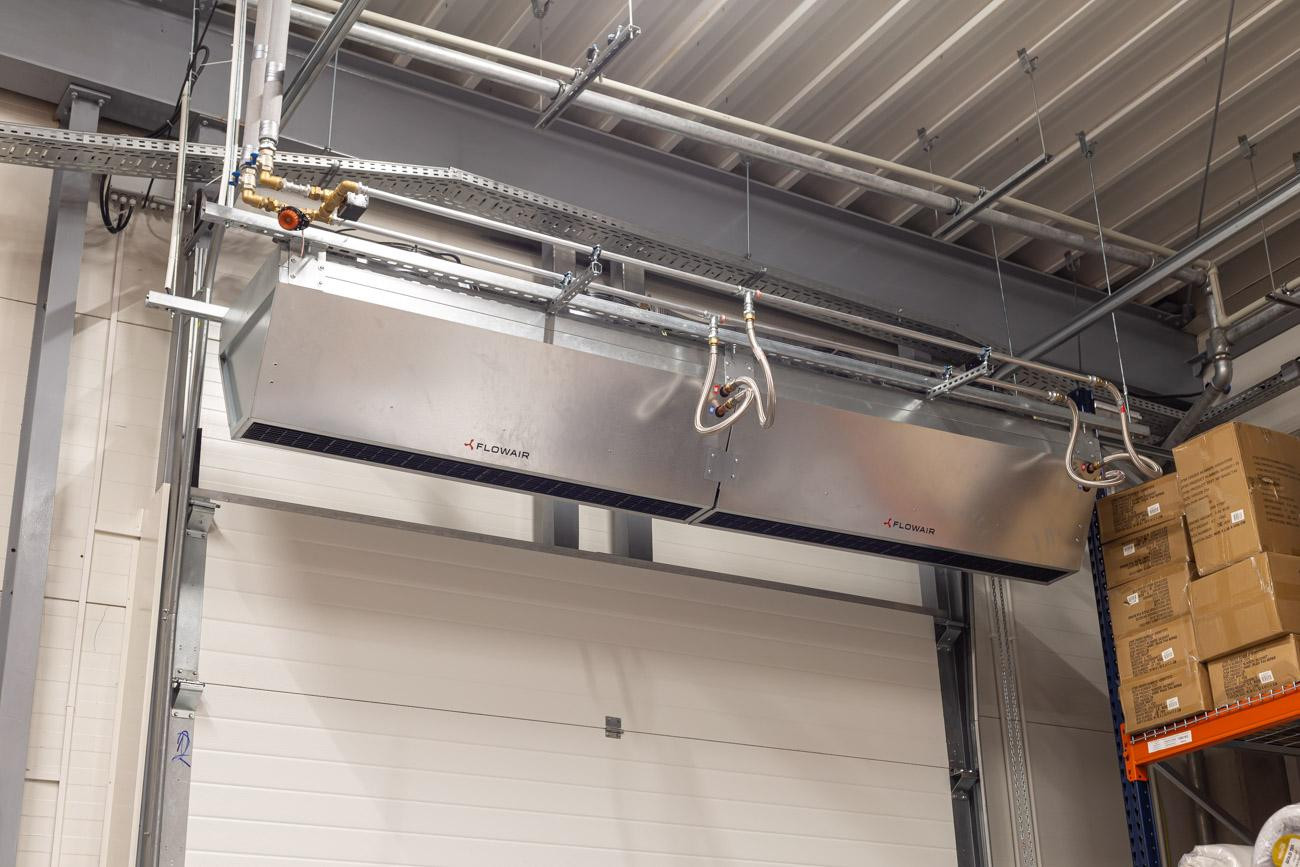

W przypadku bram przemysłowych o wymiarach przekraczających 2m montuje się większą ilość kurtyn obok siebie lub w pionowej kolumnie.

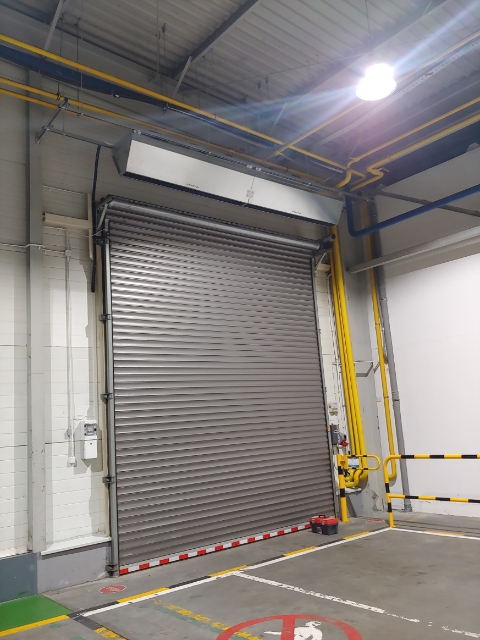

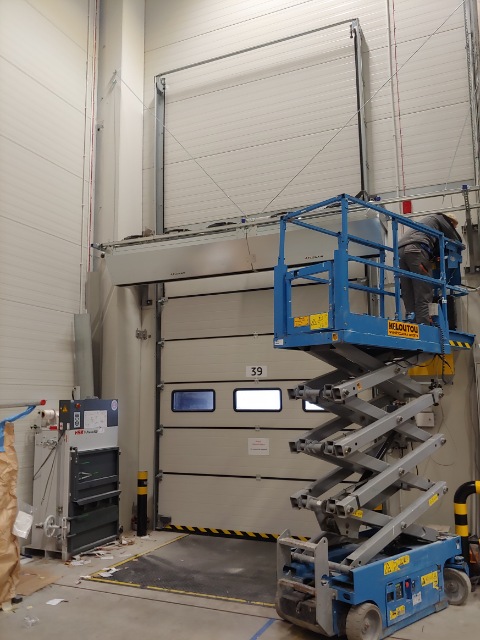

Kurtyny powietrzne poziome nad bramą montuje się do wykonywanych indywidualnie konstrukcji wsporczych mocowanych do ściany lub konstrukcji bramy.

Kurtyny powietrzne pionowe można montować bezpośrednio do posadzki, a każdą kolejną kurtynę bezpośrednio do pierwszej, drugiej itd.

Sterowanie i automatyka

Kurtyny powietrzne przemysłowe bramowe ELIS G-W-200 Flowair obsługiwane są zasadniczo podstawowym sterownikiem ściennym kablowym TS, który można połączyć za pośrednictwem skrzynki połączeniowej RX z maksymalnie 3 kurtynami powietrznymi.

Sterownik TS umożliwia:

• przełączanie 3 biegów nadmuchu,
• nastawę i automatyczną regulację temperatury powietrza w otoczeniu kurtyn powietrznych,
• podłączenie czujnika otwarcia bramy DCm i automatyczne włączenie przy jej otwarciu,
• podłączenie zaworów regulacyjnych z siłownikiem z serii SRQ i zamykanie dopływu wody grzewczej, kiedy grzanie nie jest potrzebne:

Dostępne jest również sterowanie rozszerzone zaawansowane na bazie systemowego sterownika centralnego T-BOX Flowair z wyświetlaczem dotykowym umożliwiające:

• przełączanie 3 biegów nadmuchu,
• wyłączenie grzałek elektrycznych,
• nastawę i automatyczną regulację temperatury powietrza w otoczeniu kurtyn powietrznych,
• programowanie czasu pracy kurtyny i temperatury powietrza wg kalendarza,
• podłączenie do centralnego systemu BMS w budynku,
• opóźnienie czasowe wyłączenia kurtyny po zamknięciu bramy,
• nastawę najniższego biegu ciągłej pracy przy zamkniętej bramie (tryb gotowości),
• podłączenie czujnika otwarcia bramy DCm i automatyczne włączenie przy jej otwarciu,
• podłączenie zaworów regulacyjnych z siłownikiem z serii SRQ i zamykanie dopływu wody grzewczej, kiedy grzanie nie jest potrzebne,
• możliwość podłączenie dowolnych 31 urządzeń systemu FLOWAIR - innych kurtyn powietrznych ELIS, nagrzewnic wodnych i elektrycznych LEO, destratyfikatorów LEO D:
