GUARD ONE 100E - 1m - 3kW - 230V - kurtyna powietrzna z czujnikiem ruchu

Parametry techniczne

• kolor:  biały, boki czarne
• nadmuch dwubiegowy: 1400/1050m3/h
• zasilanie:   1x230V/50Hz
• maksymalny pobór prądu:  13A
• moc grzałek elektrycznych:   3kW
• głośność w odległości 3m:   43/56 dB(A) (najniższy bieg/najwyższy bieg)
• szczelność pyłowo/wilgociowa:  IP20
• zasięg skuteczny:   2,2m
• ciężar:   13kg
• gwarancja:  24 miesiące

Budżetowa kurtyna powietrzna GUARD ONE 100E do zabezpieczenia drzwi o szerokości nie przekraczającej 100cm.

Wyposażona w grzałki elektryczne mocy 3kW, czujnik ruchu oraz przełącznik 2 biegów nadmuchu i wyłącznik grzałek na obudowie.

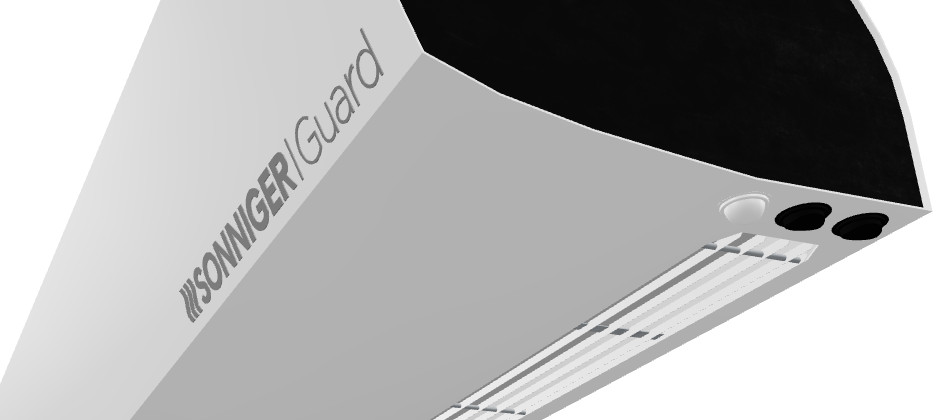

Kurtyna powietrzna GUARD ONE 100E dzięki wbudowanemu czujnikowi obecności osób zbliżających się do drzwi uruchamia się tylko wtedy gdy jest to konieczne do skompensowania napływu zimnego powietrza z zewnątrz przy otwieraniu drzwi.

Czujnik obecności ma regulowane trzy parametry:

• czułość czujnika
• czas opóźnienia wyłączenia kurtyny po ustaniu ruchu przechodzących osób:  od 10s do 7min
• czułość na jasność otoczenia

Montaż

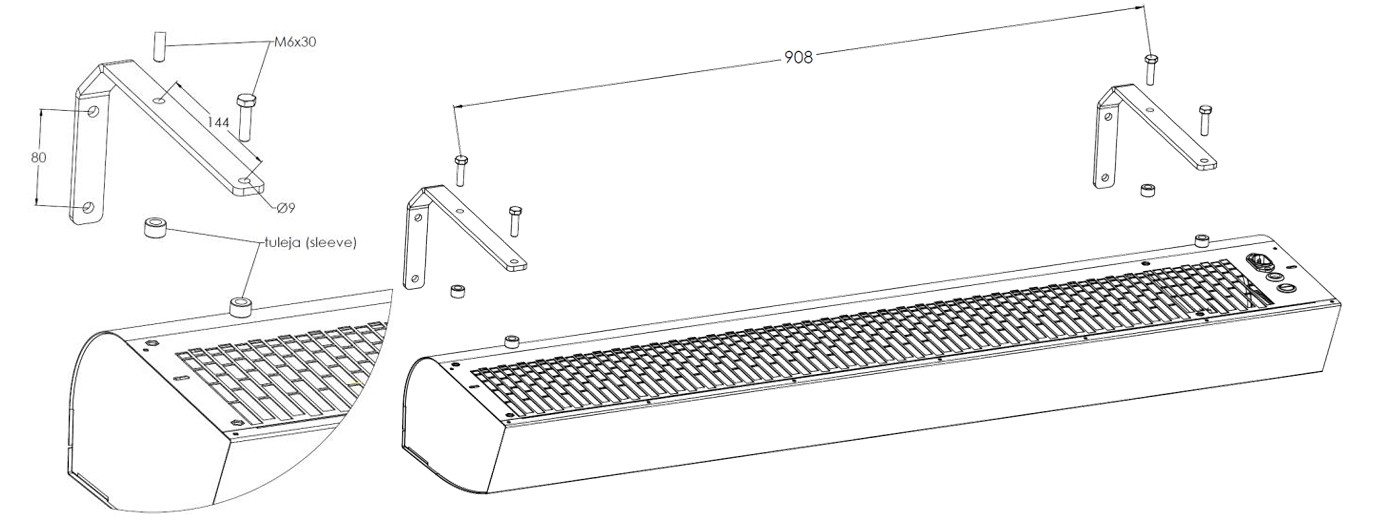

Kurtyna może być zamontowana do ściany w pozycji poziomej z wykorzystaniem 2 uchwytów montażowych do układu poziomego. W uchwytach są otwory Ø9mm dla śrub M6. Śruby wkręcić w nitonakrętki umieszczone pod stalową kratką wlotową w taki sposób aby oba uchwyty były w jednej płaszczyźnie. Podczas montażu należy wykorzystać tuleje dystansowe, które dołączone są do zestawu.

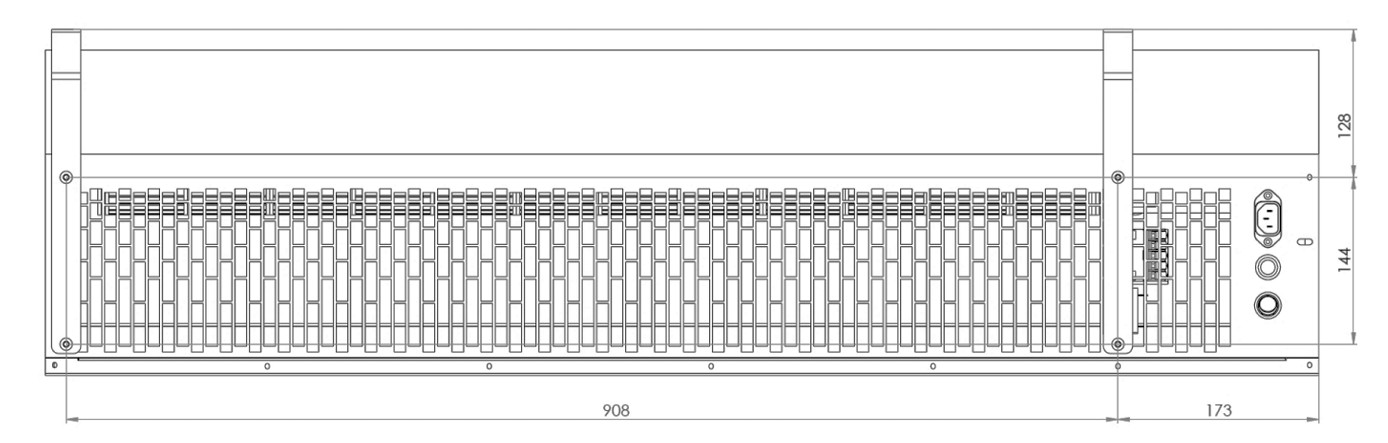

Montaż pod sufitem odbywa się za pomocą 4 szpilek M6. Szpilki należy wkręcić w nitonakrętki na głębokości 10-14mm. Poniższy rysunek przedstawia pozycję otworów montażowych pod szpilki:

Sterowanie i obsługa

Kurtyna powietrzna GUARD ONE wyposażona jest w wbudowany trzypozycyjny przełącznik sterowania, czujnik ruchu oraz przewód zasilający o długości 1m z wtyczką. Dodatkowo istnieje możliwość podłączenia zewnętrznego termostatu i/lub czujnika magnetycznego. Dodatkowe akcesoria nie stanowią elementu zestawu.

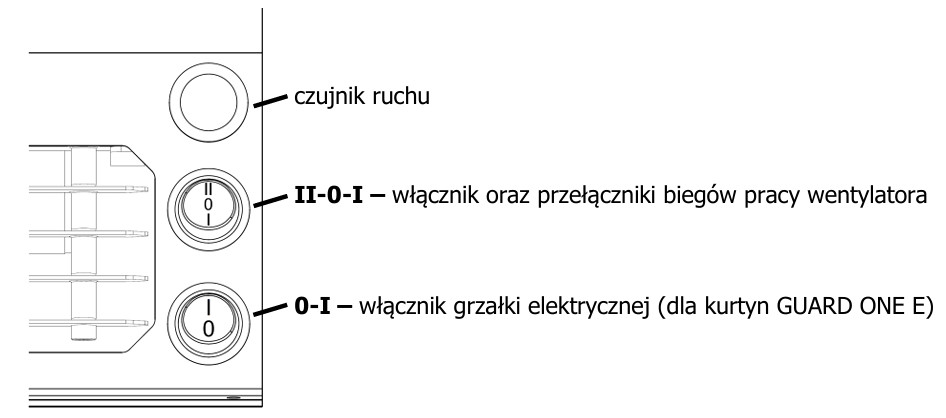

Od spodu kurtyny po prawej stronie umieszczone są przełączniki do obsługi kurtyny i czujnik ruchu:

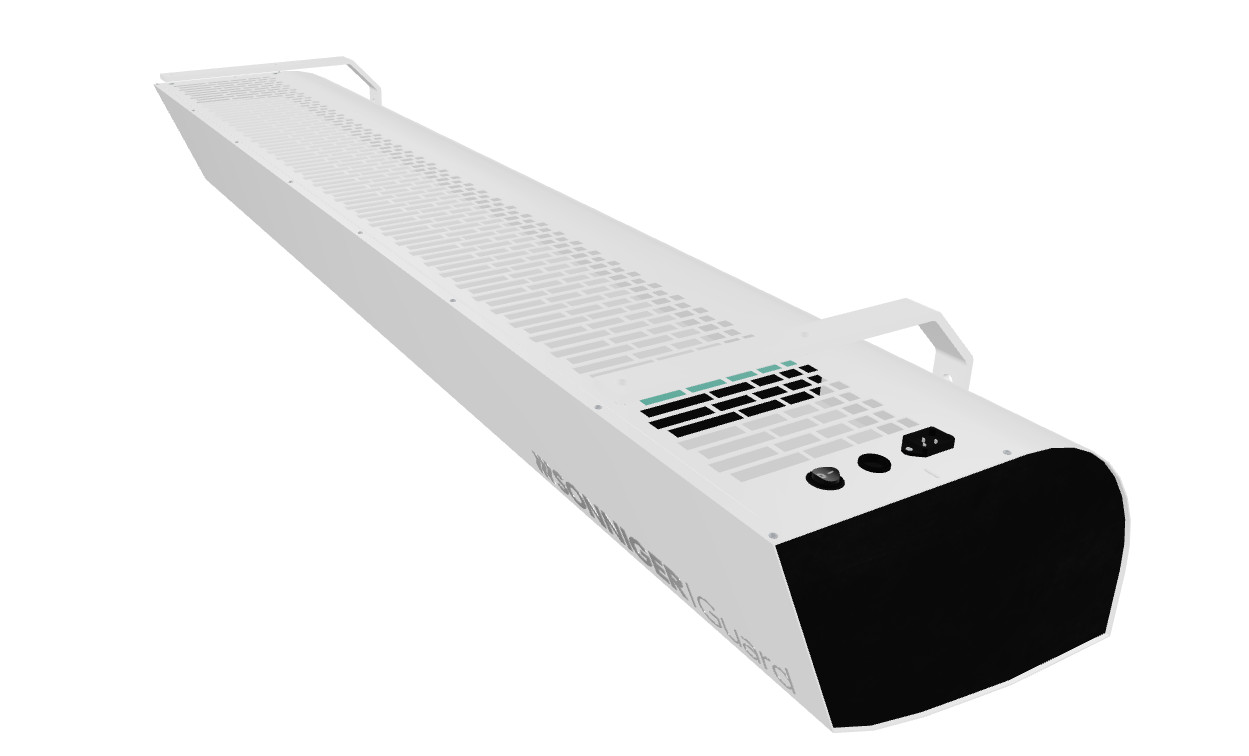

Od góry kurtyny po prawej stronie umieszczono wyłącznik czujnika ruchu i przejście kablowe dla sterownika.

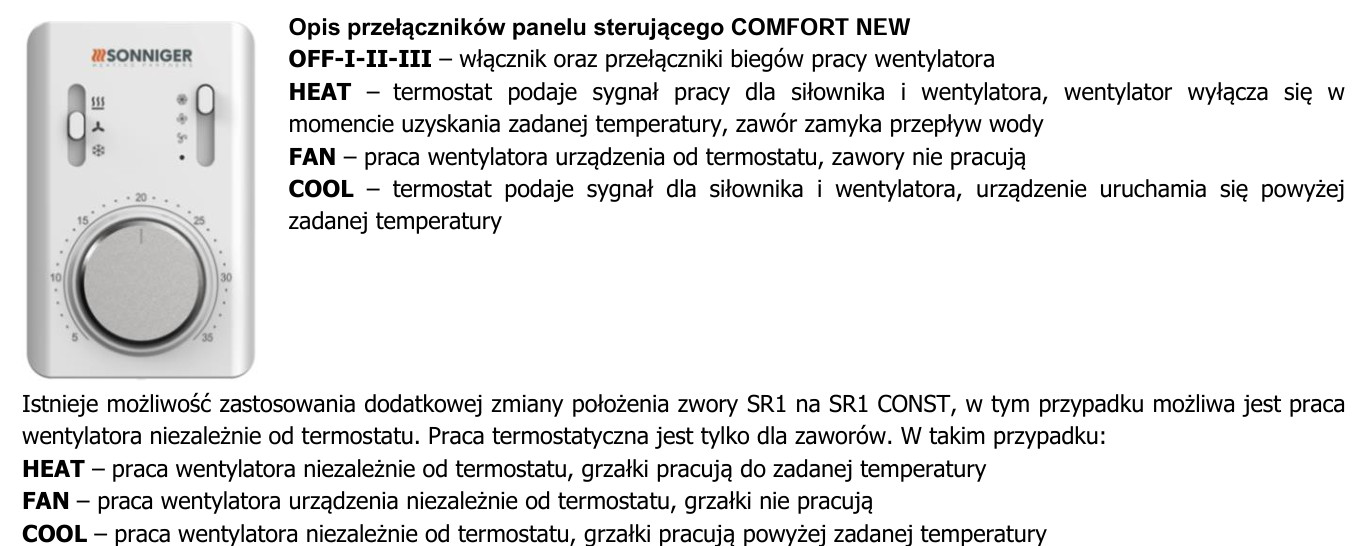

Kurtyna powietrzna GUARD ONE 100E może być obsługiwana również ręcznie za pośrednictwem kablowego sterownika ściennego COMFORT, jeden sterownik COMFORT może obsługiwać maksymalnie 5 kurtyn GUARD ONE 100E:
