5-stopniowy ręczny transformatorowy regulator obrotów RTRD 2 wentylatorów trójfazowych wyposażony w obwód zabezpieczenia termicznego silnika wentylatora przed przegrzaniem i spaleniem.

Przeznaczony do regulacji obrotów wentylatorów, a co za tym idzie - ich wydajności powietrznej.

Obwód zabezpieczenia termicznego odłącza automatycznie zasilanie wentylatora po nadmiernym wzroście temperatury jego silnika, spowodowanym np zablokowaniem wirnika.

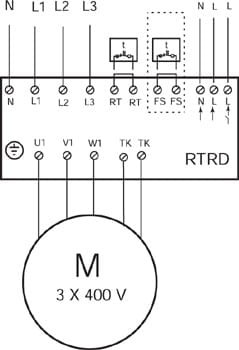

Obwód zabezpieczenia działa po podłączeniu czujnika TK wentylatora (jeśli jest w takowy wyposażony) do odpowiednich zacisków regulatora RTRD.

Napięcie wyjściowe zmienia się skokowo na zaciskach U1, V1, W1, ponadto regulator posiada dwa dodatkowe wyjścia sygnalizacyjne:

• N-L / - z potencjałem 230V przy pracującym regulatorze,
• N-L | - z potencjałem 230V przy wyłączonym regulatorze i doprowadzonym zasilaniu.

Regulator obrotów RTRD posiada trzy wyjścia sterujące:

• TK-TK do podłączenia czujnika TK silnika wentylatora - zabezpieczenie resetowane ręcznie przez przestawienie pokrętła na poz. 0 na ok. 10 sekund,
• RT-RT i FS-FS fabrycznie zmostkowane, wykorzystywane do zdalnego wyłączania regulatora (np RT-RT do termostatu pokojowego, a FS-FS do termostatu przeciwzamrożeniowego nagrzewnicy wodnej z którą współpracuje wentylator).

Lampka na obudowie sygnalizuje włączenie regulatora.

Obudowa wykonana jest z samogasnącego tworzywa sztucznego.

Parametry techniczne

• zasilanie - 3x400V/50Hz
• prąd maksymalny - 2A
• klasa szczelności - IP54
• napięcia stopniowe: 90 - 140 - 180 - 230 - 400V
• wymiary zewnętrzne - 284x240x132mm

Regulator posiada deklarację zgodności CE.
