WING II W100 EC 107cm 230V wodna kurtyna powietrzna biała RAL 9016 lub szara RAL 7016

UWAGA - CZAS REALIZACJI WARIANTU KOLORYSTYCZNEGO CZARNEGO WYNOSI 5-7 DNI

Kurtyna powietrzna WING W100 EC VTS EUROHEAT z nagrzewnicą wodną przyłączaną do instalacji centralnego ogrzewania, o zasięgu skutecznym w zakresie 2,0-3,0m z wysokowydajnym trzybiegowym wentylatorem poprzecznym.

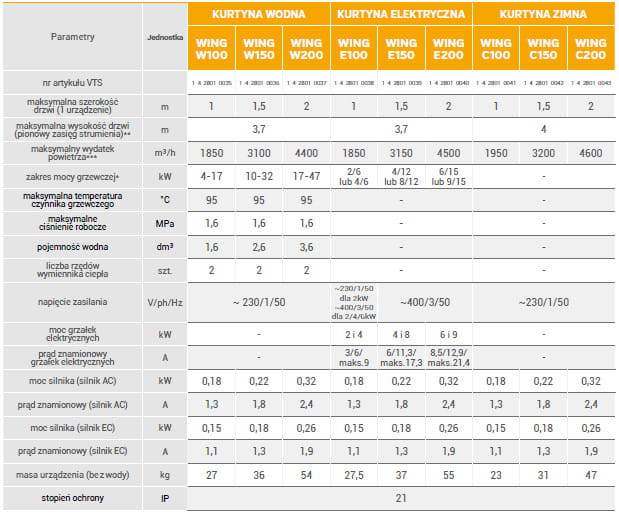

Parametry techniczne:

• nadmuch trzybiegowy - 1850/1350/880m3/h
• zasilanie - 1x230V/50Hz
• maksymalny pobór prądu - 1,1A
• maksymalny pobór mocy silnika elektrycznego EC - 150W
• szczelność i klasa izolacji - IP20/F
• zasięg kurtyny powietrznej - 2-3m
• ciężar - 21,5kg
• dopuszczalne parametry wody grzewczej - 95 st.C / 1,6MPa
• przyłącze wodne: GZ 3/4"
• pojemność wodna - 1,6 litra

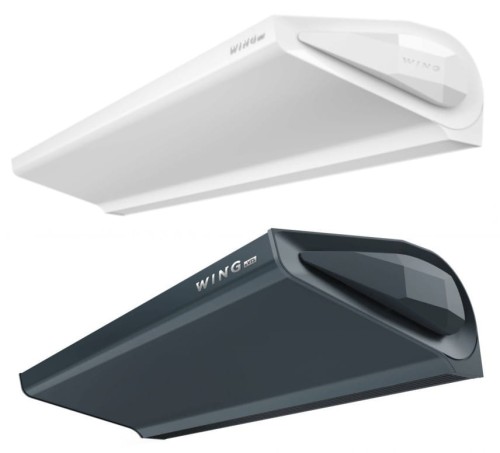

Dostępne kolory: biała RAL9016 lub ciemnoszara antracytowa RAL7016.

Maksymalna szerokość zabezpieczanego otworu drzwi lub bramy - 1,0m.

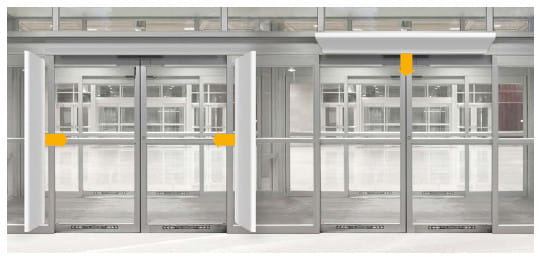

Dla zabezpieczenia szerszych albo wyższych drzwi lub bram należy zamontować dwie lub więcej kurtyny powietrzne o łącznej długości/wysokości nie mniejszej niż szerokość/wysokość zabezpieczanego otworu.

Konstrukcja

Kurtyna powietrzna WING W100EC VTS EUROHEAT w obudowie stalowej cynkowanej i malowanej proszkowo na kolor biały, specjalnie wymodelowanej dla uzyskania optymalnego przepływu i podgrzewu powietrza:

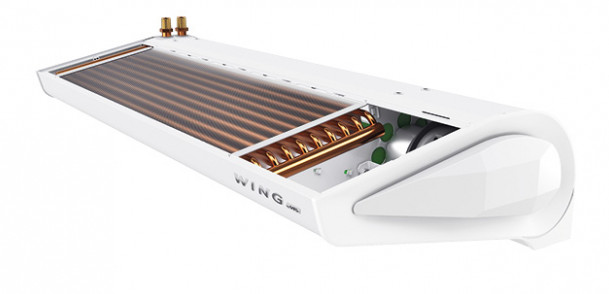

Kurtyna powietrzna WING wyposażona jest w podstawowe podzespoły:

• wyprofilowany poprzeczny wentylator nawiewny napędzany energooszczędnym i sprawnym silnikiem elektrycznym typu EC

• moduł grzewczy - miedziano-aluminiowy wymiennik ciepła podłączany do wody grzewczej z instalacji centralnego ogrzewania, z wyprofilowanym ożebrowaniem rurek maksymalizującymi powierzchnię styku z powietrzem,

Montaż

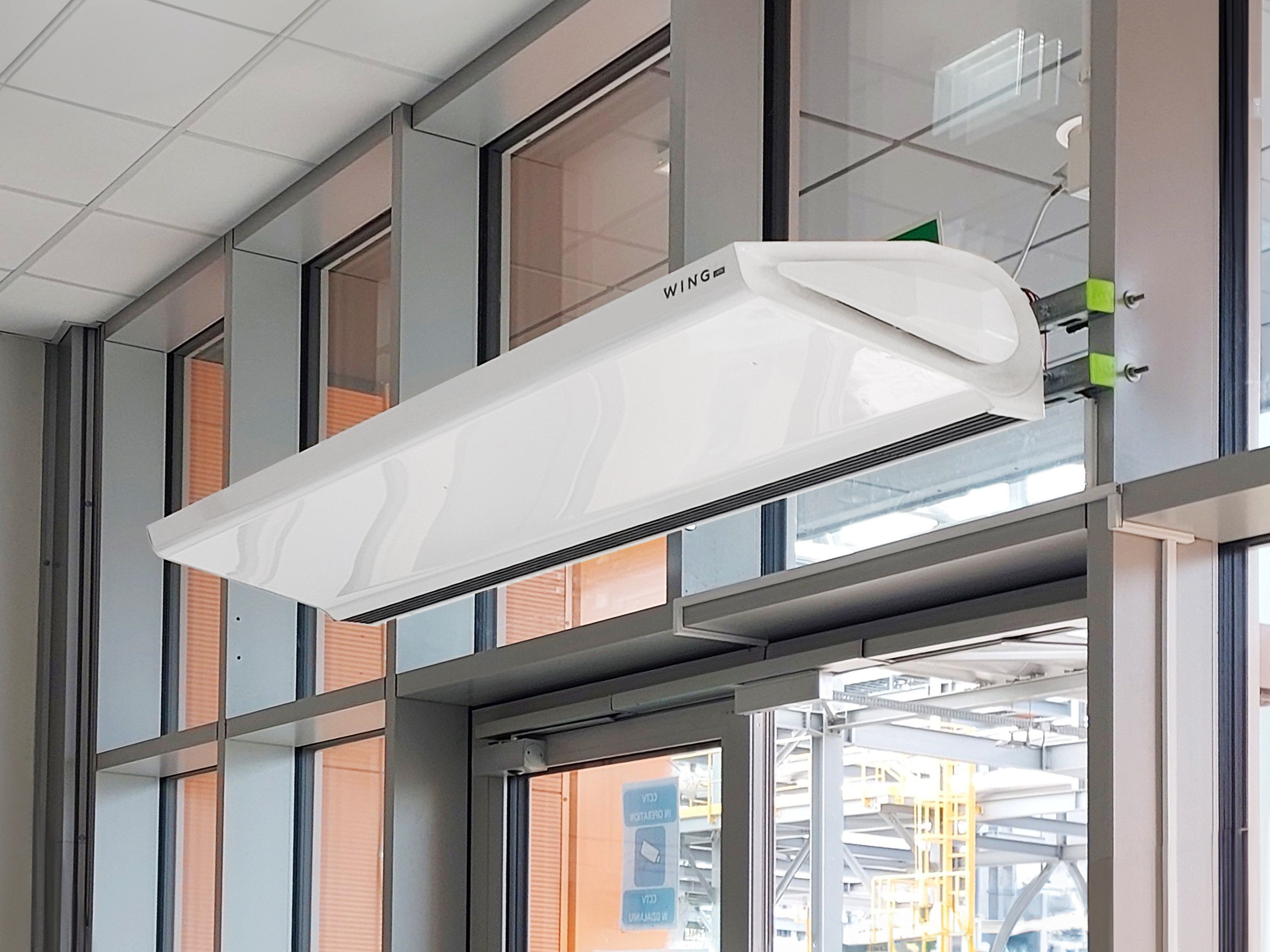

Kurtyna powietrzna WING W100 EC przystosowana jest do montażu poziomego i pionowego (z wyjątkiem modeli z grzałkami elektrycznymi) na fabrycznych wspornikach montażowych (wyposażenie dodatkowe) lub przed podwieszenie do stropu na szpilkach (prętach gwintowanych):

Sterowanie

Do obsługi kurtyn powietrznych WING przeznaczony jest mikroprocesorowy ścienny sterownik HMI WING EC o następujących funkcjach:

• 3-stopniowa nastawa mocy nadmuchu i 2-stopniowa nastawa mocy grzewczej,
• wbudowany czujnik temperatury,
• programowany czasowo termostat z kalendarzem czasu pracy,
• możliwość współpracy z magnetycznym czujnikiem otwarcia drzwi oraz zaworem regulacyjnym (w przypadku kurtyn powietrznych z nagrzewnicą wodną),
• możliwość podłączenia do systemu BMS w budynku,
• możliwość podłączenia do 8 kurtyn powietrznych WING.

oraz opcjonalnie:

• kontaktron EC - magnetyczny czujnik otwarcia drzwi włączający kurtynę przy ich otwarciu,
• zawór regulacyjny z siłownikiem dla kurtyn powietrznych z nagrzewnicą wodną - po osiągnięciu zadanej na sterowniku WING EC temperatury powietrza w pomieszczeniu - zamyka dopływ wody grzewczej.

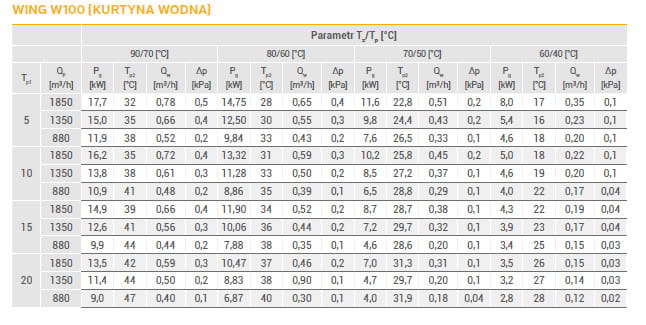

TABELA PARAMETRÓW GRZEWCZYCH
