WING II W150 AC 157cm 230V wodna kurtyna powietrzna biała RAL 9016 i szara RAL 7016

UWAGA - CZAS REALIZACJI WARIANTU KOLORYSTYCZNEGO CZARNEGO WYNOSI 5-7 DNI

Kurtyna powietrzna wodna WING W150 AC VTS EUROHEAT z nagrzewnicą wodną przyłączaną do instalacji centralnego ogrzewania, o zasięgu skutecznym w zakresie 2,0-3,0m z wysokowydajnym trzybiegowym wentylatorem poprzecznym.

Kurtyna powietrzna zabezpiecza otwierane drzwi i bramy przed napływem powietrza z zewnątrz do pomieszczenia, zimnego zimną i gorącego latem.

Parametry techniczne

• nadmuch trzybiegowy - 1420/2050/3100m3/h
• zakres mocy grzewczej - 8-30kW
• zasilanie - 1x230V/50Hz
• maksymalny pobór mocy silnika elektrycznego AC - 180W
• szczelność i klasa izolacji - IP20/F
• zasięg kurtyny powietrznej - 2-3m
• ciężar - 27kg
• dopuszczalne parametry wody grzewczej - 95 st.C / 1,6MPa
• przyłącze wodne - GZ 3/4"
• pojemność wodna - 2,6 litra

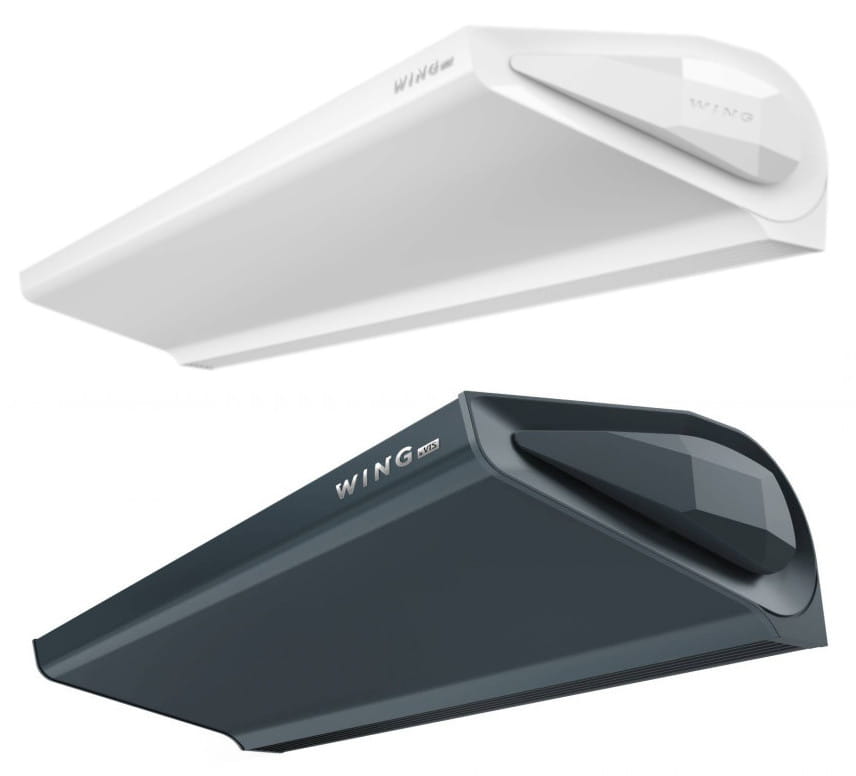

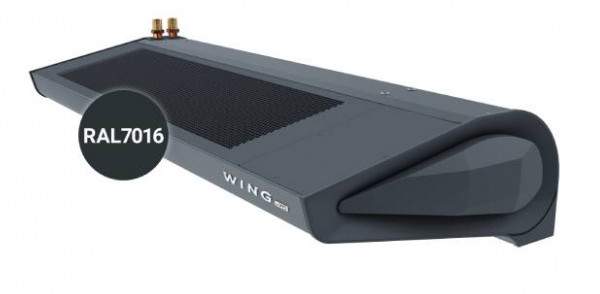

Dostępne kolory: biała RAL9016 lub ciemnoszara antracytowa RAL7016.

Maksymalna szerokość zabezpieczanego otworu drzwi lub bramy - 1,5m.

Dla zabezpieczenia szerszych albo wyższych drzwi lub bram należy zamontować dwie lub więcej kurtyny powietrzne o łącznej długości/wysokości nie mniejszej niż szerokość/wysokość zabezpieczanego otworu.

Konstrukcja

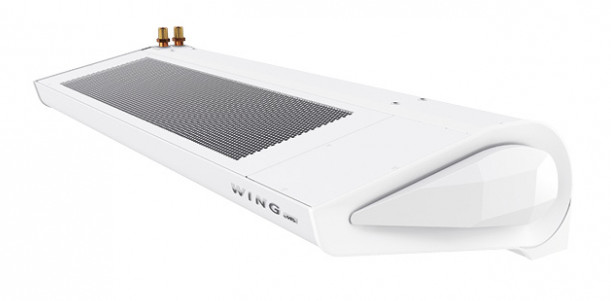

Kurtyna powietrzna wodna WING W150 AC VTS EUROHEAT w obudowie stalowej cynkowanej i malowanej proszkowo na kolor biały, specjalnie wymodelowanej dla uzyskania optymalnego przepływu i podgrzewu powietrza:

Kurtyna powietrzna WING W150 AC wyposażona jest w podstawowe podzespoły:

• wyprofilowany poprzeczny wentylator nawiewny napędzany standardowym 3-biegowym silnikiem elektrycznym typu AC

• moduł grzewczy - miedziano-aluminiowy wymiennik ciepła woda-powietrze ze specjalnie wyprofilowanymi lamelkami podwyższającymi sprawność podgrzewu powietrza, zasilany wodą grzewczą z instalacji centralnego ogrzewania.

Montaż (szczegóły w INSTRUKCJI do pobrania pod opisem kurtyny)

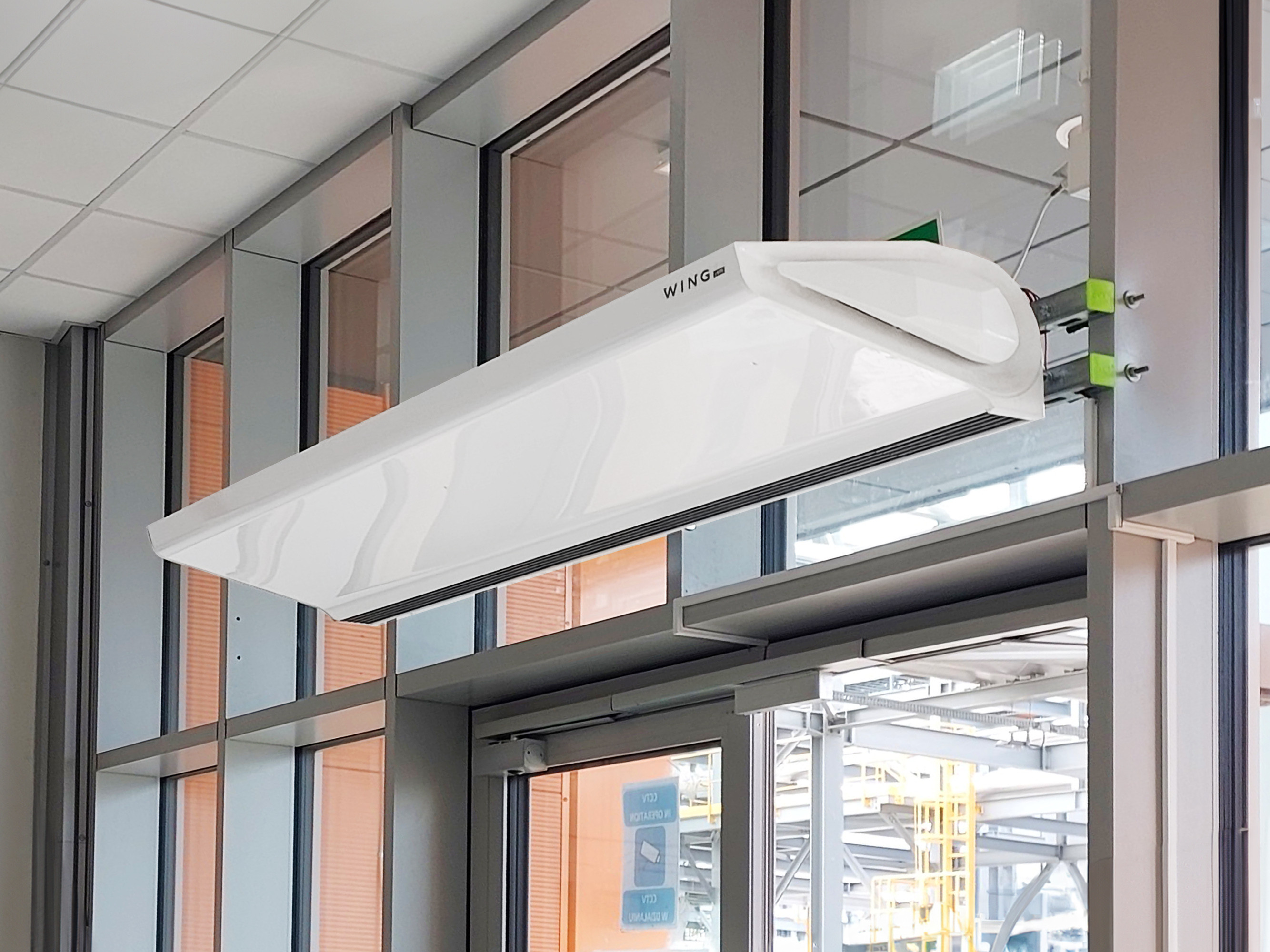

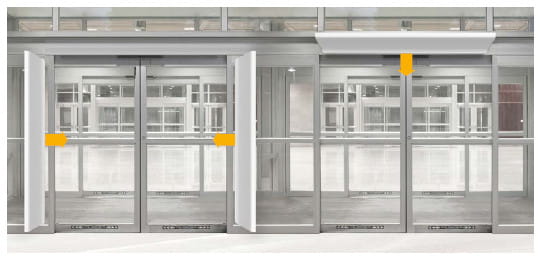

Kurtyna powietrzna WING W150 AC przystosowana jest do montażu poziomego i pionowego (z wyjątkiem modeli z grzałkami elektrycznymi) na fabrycznych wspornikach montażowych (wyposażenie dodatkowe) lub przed podwieszenie do stropu na szpilkach (prętach gwintowanych):

Sterowanie

Do obsługi kurtyn powietrznych WING przeznaczony jest ścienny sterownik TR-110C-B (do osobnego zamówienia) o następujących funkcjach:

• 3-stopniowa nastawa mocy nadmuchu,
• wbudowany czujnik temperatury,
• termostat z pokrętłem nastawy temperatury,
• możliwość współpracy z zaworem regulacyjnym (w przypadku kurtyn powietrznych z nagrzewnicą wodną)

oraz opcjonalnie:

• zawór regulacyjny z siłownikiem dla kurtyn powietrznych z nagrzewnicą wodną - po osiągnięciu zadanej na sterowniku TR-110B-C temperatury powietrza w pomieszczeniu - zamyka dopływ wody grzewczej do kurtyny powietrznej

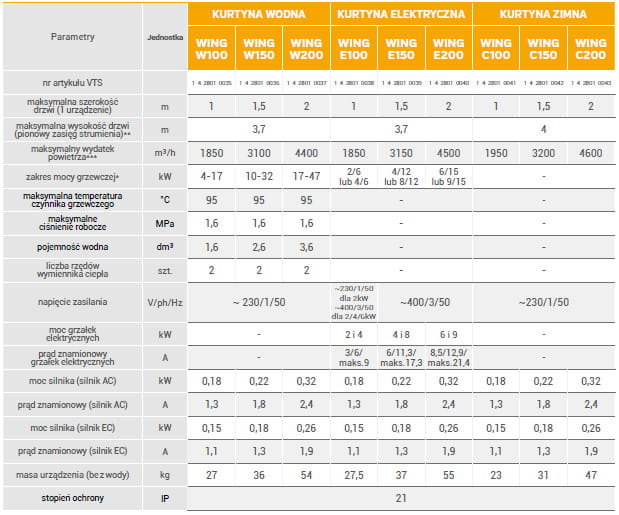

TABELA PARAMETRÓW GRZEWCZYCH
