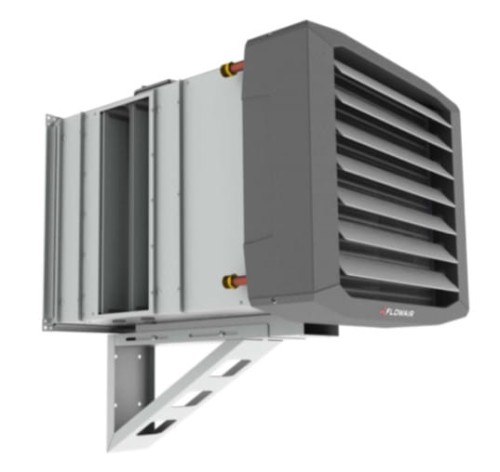

aparat grzewczo-wentylacyjny LEO L2 z komorą mieszania KM L FLOWAIR
Opis
Aparat grzewczo-wentylacyjny nawiewny LEO L2 + KM L FLOWAIR przeznaczony jest do ogrzewania i wentylacji niedużych pomieszczeń przemysłowych.
Maksymalna wydajność wentylacji - 2400m3/h.
OBLICZ PARAMETRY GRZEWCZE
Konstrukcja
Aparat grzewczo-wentylacyjny FLOWAIR zbudowany jest z:
- nagrzewnicy wodnej LEO L2 w obudowie z trwałego tworzywa EPP, z 2-rzędowym wymiennikiem ciepła miedziano-aluminiowym i 3-biegowym wentylatorem nadmuchowym,
- komory mieszania powietrza zewnętrznego i wewnętrznego wyposażonej w filtr powietrza klasy EU3/G3 oraz sprzężone przepustnice powietrza zewnętrznego i wewnętrznego pozwalające na mieszania tych strumieni powietrza w dowolnym stosunku, jak również pracę wyłącznie z powietrzem zewnętrznym lub wyłącznie z powietrzem wewnętrznym.
Montaż
Aparat grzewczo-wentylacyjny FLOWAIR może być montowany w dowolnej pozycji, na ścianie lub na stropie, za pośrednictwem dowolnych podwiesi do stropu lub za pośrednictwem fabrycznej KONSOLI MONTAŻOWEJ (>>>produkty powiązane pod opisem).
Zaleca się mocowanie do ścian i sufitu z wykorzystaniem fabrycznego KRÓĆCA ELASTYCZNEGO PRZECIWDRGANIOWEGO (>>>produkty powiązane pod opisem).
Pobór powietrza zewnętrznego następuje przez ŚCIENNĄ CZERPNIĘ POWIETRZA ZEWNĘTRZNEGO (>>>produkty powiązane pod opisem).
Sterowanie i automatyczna regulacja
Do kontroli, sterowania i automatycznej regulacji pracy aparatu grzewczo-wentylacyjnego FLOWAIR stworzono dedykowany układ automatyki KM (>>>produkty powiązane pod opisem) składający się z następujących elementów:
- modułu elektronicznego sterowania DRV KM - jako serce układu łączące:
- czujniki temperatury powietrza za nagrzewnicą, powietrza zewnętrznego, powietrza wewnętrznego oraz temperatury wody na powrocie w celu zabezpieczenia nagrzewnicy przed zamarzaniem i uszkodzeniem,
- trójdrogowy trójpołożeniowy elektrozawór regulacyjny SRX3d sterujący przepływem wody grzewczej,
- siłownik elektryczny BELIMO SP 0-10V jako napęd przepustnic powietrza:
Do modułu sterowania DRV można również podłączyć kolejne moduły DRV kolejnych aparatów grzewczo-wentylacyjnych i obsługiwać je wówczas z jednego sterownika T-BOX - maksymalnie do 31 urządzeń.
Ścienny natynkowy sterownik T-BOX (>>>produkty powiązane pod opisem) wyposażony w wyświetlacz dotykowy pozwala na:
- przegląd parametrów pracy aparatu,
- nastawy mocy nadmuchu (biegu wentylatora), stosunku strumieni powietrza zewnętrznego i wewnętrznego, temperatury powietrza w pomieszczeniu,
- programowanie parametrów pracy na różne godziny doby i dni tygodnia,
- podłączenie urządzenia do systemu BMS zdalnego zarządzania budynkiem,
- podłączenie i obsługę wentylatorów dachowych UVO FLOWAIR dla bilansowania ciśnienia w pomieszczeniu (nadciśnienie, równowaga, podciśnienie).
Jeśli chcesz poznać:
- moc grzewczą,
- temperaturę nadmuchu powietrza ciepłego,
- wymagany strumień wody grzewczej i stratę ciśnienia wody na nagrzewnicy,
na podstawie wskazanych przez Ciebie dla wybranego urządzenia:
- temperatury zasilania i powrotu wody grzewczej (np. 90/70, 80/60, 70/50, 60/40, 50/30 itp.),
- temperatury powietrza przed podgrzaniem (np. wymagana temperatura w pomieszczeniu lub temperatura powietrza zewnętrznego w przypadku aparatu grzewczo-wentylacyjnego LEO + KM,
- I, II lub III biegu nadmuchu
zapraszamy do kontaktu telefonicznego lub e-mailowego.
Parametry techniczne
- nadmuch 3-biegowy - 2400/1500/700m3/h
- zasilanie - 1x230V/50Hz
- maksymalny pobór prądu wentylatora - 1,5A
- maksymalny pobór mocy - 340W
- szczelność elektryczna/klasa izolacji - IP54/F
- poziom ciśnienia akustycznego - 64/54/42 dB(A) w odl. 5m od urządzenia
- zasięg poziomy nadmuchu o temperaturze otoczenia - 13,5/8,5/4,0m
- zasięg pionowy nadmuchu o temperaturze >5 st.C od otoczenia - 5,0/3,3/1,8m
- maksymalne parametry wody grzewczej - 120 st.C/1,6MPa
- rozmiar przyłącza wodnego - 3/4"
- maksymalna dopuszczalna temperatura pracy urządzenia - 60 st.C
- ciężar całkowity - 37,5kg
