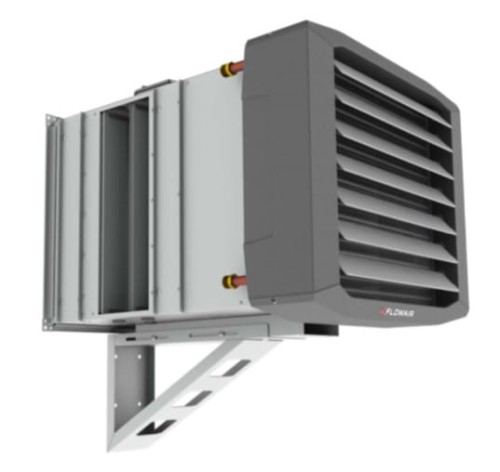

aparat grzewczo-wentylacyjny LEO L3 z komorą mieszania KM L FLOWAIR

Aparat grzewczo-wentylacyjny nawiewny LEO L3 + KM L FLOWAIR przeznaczony jest do ogrzewania i wentylacji niedużych pomieszczeń przemysłowych.

Maksymalna wydajność wentylacji - 2250m3/h.

OBLICZ PARAMETRY GRZEWCZE

Konstrukcja

Aparat grzewczo-wentylacyjny FLOWAIR zbudowany jest z:

• nagrzewnicy wodnej LEO L3 w obudowie z trwałego tworzywa EPP, z 3-rzędowym wymiennikiem ciepła miedziano-aluminiowym i 3-biegowym wentylatorem nadmuchowym,
• komory mieszania powietrza zewnętrznego i wewnętrznego wyposażonej w filtr powietrza klasy EU3/G3 oraz sprzężone przepustnice powietrza zewnętrznego i wewnętrznego pozwalające na mieszania tych strumieni powietrza w dowolnym stosunku, jak również pracę wyłącznie z powietrzem zewnętrznym lub wyłącznie z powietrzem wewnętrznym.

Montaż

Aparat grzewczo-wentylacyjny FLOWAIR może być montowany w dowolnej pozycji, na ścianie lub na stropie, za pośrednictwem dowolnych podwiesi do stropu lub za pośrednictwem fabrycznej KONSOLI MONTAŻOWEJ (>>>produkty powiązane pod opisem).

Zaleca się mocowanie do ścian i sufitu z wykorzystaniem fabrycznego KRÓĆCA ELASTYCZNEGO PRZECIWDRGANIOWEGO (>>>produkty powiązane pod opisem).

Pobór powietrza zewnętrznego następuje przez ŚCIENNĄ CZERPNIĘ POWIETRZA ZEWNĘTRZNEGO (>>>produkty powiązane pod opisem).

Sterowanie i automatyczna regulacja

Do kontroli, sterowania i automatycznej regulacji pracy aparatu grzewczo-wentylacyjnego FLOWAIR stworzono dedykowany układ automatyki KM (>>>produkty powiązane pod opisem) składający się z następujących elementów:

• modułu elektronicznego sterowania DRV KM - jako serce układu łączące:
• czujniki temperatury powietrza za nagrzewnicą, powietrza zewnętrznego, powietrza wewnętrznego oraz temperatury wody na powrocie w celu zabezpieczenia nagrzewnicy przed zamarzaniem i uszkodzeniem,
• trójdrogowy trójpołożeniowy elektrozawór regulacyjny SRX3d sterujący przepływem wody grzewczej,
• siłownik elektryczny BELIMO SP 0-10V jako napęd przepustnic powietrza:

Do modułu sterowania DRV można również podłączyć kolejne moduły DRV kolejnych aparatów grzewczo-wentylacyjnych i obsługiwać je wówczas z jednego sterownika T-BOX - maksymalnie do 31 urządzeń.

Ścienny natynkowy sterownik T-BOX (>>>produkty powiązane pod opisem) wyposażony w wyświetlacz dotykowy pozwala na:

• przegląd parametrów pracy aparatu,
• nastawy mocy nadmuchu (biegu wentylatora), stosunku strumieni powietrza zewnętrznego i wewnętrznego, temperatury powietrza w pomieszczeniu,
• programowanie parametrów pracy na różne godziny doby i dni tygodnia,
• podłączenie urządzenia do systemu BMS zdalnego zarządzania budynkiem,
• podłączenie i obsługę wentylatorów dachowych UVO FLOWAIR dla bilansowania ciśnienia w pomieszczeniu (nadciśnienie, równowaga, podciśnienie).

Jeśli chcesz poznać:

• moc grzewczą,
• temperaturę nadmuchu powietrza ciepłego,
• wymagany strumień wody grzewczej i stratę ciśnienia wody na nagrzewnicy,

na podstawie wskazanych przez Ciebie dla wybranego urządzenia:

• temperatury zasilania i powrotu wody grzewczej (np. 90/70, 80/60, 70/50, 60/40, 50/30 itp.),
• temperatury powietrza przed podgrzaniem (np. wymagana temperatura w pomieszczeniu lub temperatura powietrza zewnętrznego w przypadku aparatu grzewczo-wentylacyjnego LEO + KM,
• I, II lub III biegu nadmuchu.

zapraszamy do kontaktu telefonicznego lub e-mailowego.

Parametry techniczne

• nadmuch 3-biegowy - 2250/1300/600m3/h
• zasilanie - 1x230V/50Hz
• maksymalny pobór prądu wentylatora - 1,5A
• maksymalny pobór mocy - 340W
• szczelność elektryczna/klasa izolacji - IP54/F
• poziom ciśnienia akustycznego - 64/54/42 dB(A) w odl. 5m od urządzenia
• zasięg poziomy nadmuchu o temperaturze otoczenia - 12,5/7,5/3,5m
• zasięg pionowy nadmuchu o temperaturze >5 st.C od otoczenia - 4,7/3,0/1,6m
• maksymalne parametry wody grzewczej - 120 st.C/1,6MPa
• rozmiar przyłącza wodnego - 3/4"
• maksymalna dopuszczalna temperatura pracy urządzenia - 60 st.C
• ciężar całkowity - 40,5kg
