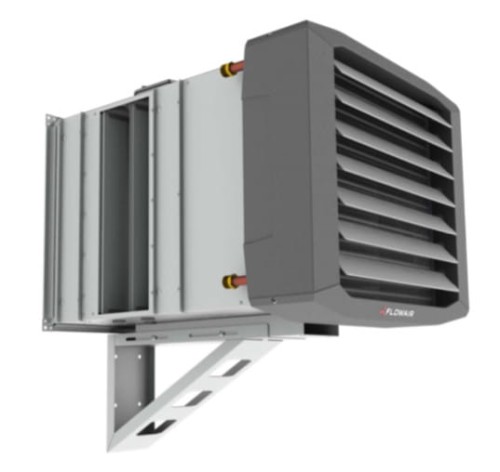

aparat grzewczo-wentylacyjny LEO S2 + KM S FLOWAIR
Opis
Aparat grzewczo-wentylacyjny nawiewny LEO S2 + KM S FLOWAIR przeznaczony jest do ogrzewania i wentylacji niedużych pomieszczeń przemysłowych.
Maksymalna wydajność wentylacji - 1100m3/h.
OBLICZ PARAMETRY GRZEWCZE
Konstrukcja
Aparat grzewczo-wentylacyjny LEO S2 KM FLOWAIR zbudowany jest z:
- nagrzewnicy wodnej LEO S2 w obudowie z trwałego tworzywa EPP, z 2-rzędowym wymiennikiem ciepła miedziano-aluminiowym i 3-biegowym wentylatorem nadmuchowym,
- komory mieszania powietrza zewnętrznego i wewnętrznego wyposażonej w filtr powietrza klasy EU3/G3 oraz sprzężone przepustnice powietrza zewnętrznego i wewnętrznego pozwalające na mieszania tych strumieni powietrza w dowolnym stosunku, jak również pracę wyłącznie z powietrzem zewnętrznym lub wyłącznie z powietrzem wewnętrznym.
Montaż
Aparat grzewczo-wentylacyjny FLOWAIR może być montowany w dowolnej pozycji, na ścianie lub na stropie, za pośrednictwem dowolnych podwiesi do stropu lub za pośrednictwem fabrycznej KONSOLI MONTAŻOWEJ (>>>produkty powiązane pod opisem).
Zaleca się mocowanie do ścian i sufitu z wykorzystaniem fabrycznego KRÓĆCA ELASTYCZNEGO PRZECIWDRGANIOWEGO (>>>produkty powiązane pod opisem).
Pobór powietrza zewnętrznego następuje przez ŚCIENNĄ CZERPNIĘ POWIETRZA ZEWNĘTRZNEGO (>>>produkty powiązane pod opisem).
Sterowanie i automatyczna regulacja
Do kontroli, sterowania i automatycznej regulacji pracy aparatu grzewczo-wentylacyjnego FLOWAIR stworzono dedykowany układ automatyki KM (>>>produkty powiązane pod opisem) składający się z następujących elementów:
- modułu elektronicznego sterowania DRV KM - jako serce układu łączące:
- czujniki temperatury powietrza za nagrzewnicą, powietrza zewnętrznego, powietrza wewnętrznego oraz temperatury wody na powrocie w celu zabezpieczenia nagrzewnicy przed zamarzaniem i uszkodzeniem,
- trójdrogowy trójpołożeniowy elektrozawór regulacyjny SRX3d sterujący przepływem wody grzewczej,
- siłownik elektryczny BELIMO SP 0-10V jako napęd przepustnic powietrza:
Do modułu sterowania DRV można również podłączyć kolejne moduły DRV kolejnych aparatów grzewczo-wentylacyjnych i obsługiwać je wówczas z jednego sterownika T-BOX - maksymalnie do 31 urządzeń.
Ścienny natynkowy sterownik T-BOX (>>>produkty powiązane pod opisem) wyposażony w wyświetlacz dotykowy pozwala na:
- przegląd parametrów pracy aparatu,
- nastawy mocy nadmuchu (biegu wentylatora), stosunku strumieni powietrza zewnętrznego i wewnętrznego, temperatury powietrza w pomieszczeniu,
- programowanie parametrów pracy na różne godziny doby i dni tygodnia,
- podłączenie urządzenia do systemu BMS zdalnego zarządzania budynkiem,
- podłączenie i obsługę wentylatorów dachowych UVO FLOWAIR dla bilansowania ciśnienia w pomieszczeniu (nadciśnienie, równowaga, podciśnienie).
Parametry techniczne
- nadmuch 3-biegowy - 1100/850/550m3/h
- zasilanie - 1x230V/50Hz
- maksymalny pobór prądu wentylatora - 0,6A
- maksymalny pobór mocy - 120W
- szczelność elektryczna/klasa izolacji - IP54/F
- poziom ciśnienia akustycznego - 56/50/44 dB(A) w odl. 5m od urządzenia
- zasięg poziomy nadmuchu o temperaturze otoczenia - 7,5/5,5/3,5m
- zasięg pionowy nadmuchu o temperaturze >5 st.C od otoczenia - 3,2/2,4/1,7m
- maksymalne parametry wody grzewczej - 120 st.C/1,6MPa
- rozmiar przyłącza wodnego - 1/2"
- maksymalna dopuszczalna temperatura pracy urządzenia - 60 st.C
- ciężar całkowity - 28kg
