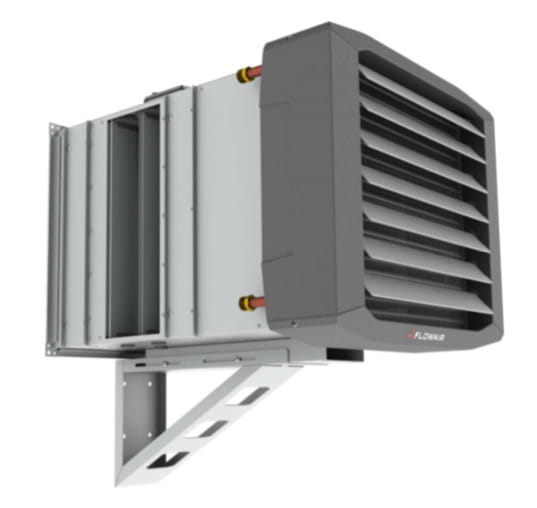

aparat grzewczo-wentylacyjny LEO S3 + KM S FLOWAIR

Aparaty grzewczo-wentylacyjne wodne LEO KM FLOWAIR
2240
PLN
aparat grzewczo-wentylacyjny LEO S3 + KM S FLOWAIR
in_stock
Dostępność:
dostępny na zamówienie
Wysyłka w:
4 dni
Cena: 2 240,00 zł
Cena netto: 1 821,14 zł
szt.

Aparat grzewczo-wentylacyjny nawiewny LEO S3 + KM S FLOWAIR przeznaczony jest do ogrzewania i wentylacji niedużych pomieszczeń przemysłowych.

Maksymalna wydajność wentylacji - 1000m3/h.



Konstrukcja

Aparat grzewczo-wentylacyjny FLOWAIR zbudowany jest z:

  • nagrzewnicy wodnej LEO S3 w obudowie z trwałego tworzywa EPP, z 3-rzędowym wymiennikiem ciepła miedziano-aluminiowym i 3-biegowym wentylatorem nadmuchowym,
  • komory mieszania powietrza zewnętrznego i wewnętrznego wyposażonej w filtr powietrza klasy EU3/G3 oraz sprzężone przepustnice powietrza zewnętrznego i wewnętrznego pozwalające na mieszania tych strumieni powietrza w dowolnym stosunku, jak również pracę wyłącznie z powietrzem zewnętrznym lub wyłącznie z powietrzem wewnętrznym.

Aparat grzewczo-wentylacyjny LEO S2 z komorą mieszania KM S FLOWAIR wymiary

Montaż

Aparat grzewczo-wentylacyjny FLOWAIR może być montowany w dowolnej pozycji, na ścianie lub na stropie, za pośrednictwem dowolnych podwiesi do stropu lub za pośrednictwem fabrycznej KONSOLI MONTAŻOWEJ (>>>produkty powiązane pod opisem).

Zaleca się mocowanie do ścian i sufitu z wykorzystaniem fabrycznego KRÓĆCA ELASTYCZNEGO PRZECIWDRGANIOWEGO (>>>produkty powiązane pod opisem).

Pobór powietrza zewnętrznego następuje przez ŚCIENNĄ CZERPNIĘ POWIETRZA ZEWNĘTRZNEGO (>>>produkty powiązane pod opisem).

aparat grzewczo-wentylacyjny LEO S1 + KM S FLOWAIR - montaż

Sterowanie i automatyczna regulacja

Do kontroli, sterowania i automatycznej regulacji pracy aparatu grzewczo-wentylacyjnego FLOWAIR stworzono dedykowany układ automatyki KM (>>>produkty powiązane pod opisem) składający się z następujących elementów:

  • modułu elektronicznego sterowania DRV KM - jako serce układu łączące:
  • czujniki temperatury powietrza za nagrzewnicą, powietrza zewnętrznego, powietrza wewnętrznego oraz temperatury wody na powrocie w celu zabezpieczenia nagrzewnicy przed zamarzaniem i uszkodzeniem,
  • trójdrogowy trójpołożeniowy elektrozawór regulacyjny SRX3d sterujący przepływem wody grzewczej,
  • siłownik elektryczny BELIMO SP 0-10V jako napęd przepustnic powietrza:

automatyka S i L KM



Do modułu sterowania DRV można również podłączyć kolejne moduły DRV kolejnych aparatów grzewczo-wentylacyjnych i obsługiwać je wówczas z jednego sterownika T-BOX - maksymalnie do 31 urządzeń.



Ścienny natynkowy sterownik T-BOX (>>>produkty powiązane pod opisem) wyposażony w wyświetlacz dotykowy pozwala na:

  • przegląd parametrów pracy aparatu,
  • nastawy mocy nadmuchu (biegu wentylatora), stosunku strumieni powietrza zewnętrznego i wewnętrznego, temperatury powietrza w pomieszczeniu,
  • programowanie parametrów pracy na różne godziny doby i dni tygodnia,
  • podłączenie urządzenia do systemu BMS zdalnego zarządzania budynkiem,
  • podłączenie i obsługę wentylatorów dachowych UVO FLOWAIR dla bilansowania ciśnienia w pomieszczeniu (nadciśnienie, równowaga, podciśnienie).



sterownik T-BOX FLOWAIR



Kliknij w poniższy obrazek aby otworzyć program wyliczający dla wybranego urządzenia:

  • moc grzewczą,
  • temperaturę nadmuchu powietrza ciepłego,
  • wymagany strumień wody grzewczej i stratę ciśnienia wody na nagrzewnicy,



na podstawie wskazanych przez Ciebie dla wybranego urządzenia:

  • temperatury zasilania i powrotu wody grzewczej (np. 90/70, 80/60, 70/50, 60/40, 50/30 itp.),
  • temperatury powietrza przed podgrzaniem (np. wymagana temperatura w pomieszczeniu lub temperatura powietrza zewnętrznego w przypadku aparatu grzewczo-wentylacyjnego LEO + KM,
  • I, II lub III biegu nadmuchu.

Parametry grzewcze nagrzewnic LEO FLOWAIR

Parametry techniczne

  • nadmuch 3-biegowy - 1000/700/450m3/h
  • zasilanie - 1x230V/50Hz
  • maksymalny pobór prądu wentylatora - 0,6A
  • maksymalny pobór mocy - 130W
  • szczelność elektryczna/klasa izolacji - IP54/F
  • poziom ciśnienia akustycznego - 56/50/44 dB(A) w odl. 5m od urządzenia
  • zasięg poziomy nadmuchu o temperaturze otoczenia - 7/5/3m
  • zasięg pionowy nadmuchu o temperaturze >5 st.C od otoczenia - 2,9/2,2/1,5m
  • maksymalne parametry wody grzewczej - 120 st.C/1,6MPa
  • rozmiar przyłącza wodnego - 1/2"
  • maksymalna dopuszczalna temperatura pracy urządzenia - 60 st.C
  • ciężar całkowity - 29,3kg
Pliki do pobrania:

Produkty powiązane

automatyka KM S i L komory mieszania FLOWAIR <20001, 11782> automatyka KM S i L komory mieszania FLOWAIR <20001, 11782>

Zestaw automatyki komory mieszania KM S i L FLOWAIR.

Cena: 2 290,00 zł

czerpnia ścienna KM S FLOWAIR <11983> czerpnia ścienna KM S FLOWAIR <11983>

Czerpnia ścienna zewnętrzna KM S do aparatów grzewczo-wentylacyjnych LEO S + KM S FLOWAIR.

Blacha stalowa ocynkowana.

Wymiary zewnętrzne: 500x500mm

Wymiar wewnętrzny: 420x420mm.

Cena: 290,00 zł

króciec elastyczny KM S FLOWAIR <11984> króciec elastyczny KM S FLOWAIR <11984>

Króciec elastyczny przeciwdrganiowy KM S do montażu aparatów grzewczo-wentylacyjnych LEO S + KM S FLOWAIR.

Wymiary zewnętrzne kołnierza: 460x460mm.

Stal ocynkowana + brezent.

Cena: 160,00 zł

centralny sterownik ścienny T-BOX z wyświetlaczem dotykowym i BMS centralny sterownik ścienny T-BOX z wyświetlaczem dotykowym i BMS

Indywidualny lub centralny natynkowy sterownik ścienny T-BOX z wyświetlaczem dotykowym i zestawem wielu funkcji obsługi i automatycznej regulacji urządzeń grzewczo-wentylacyjnych marki FLOWAIR: nagrzewnic wodnych LEOnagrzewnic elektrycznych LEO EL, kurtyn powietrznych ELIS i destratyfikatorów LEO D.

Cena: 820,00 zł

konsola montażowa komory mieszania KM FLOWAIR <11839> konsola montażowa komory mieszania KM FLOWAIR <11839>

Konsola montażowa ścienna aparatów grzewczo-wentylacyjnych LEO + KM FLOWAIR.

Cena: 270,00 zł
