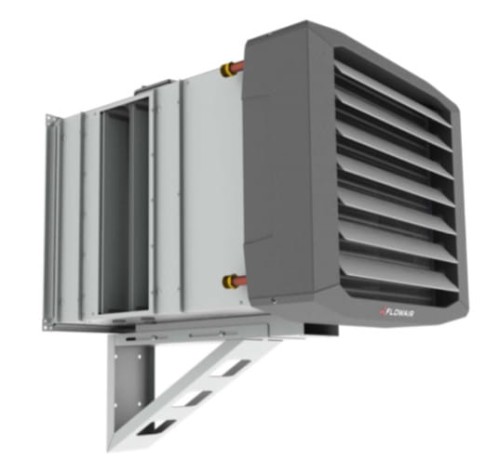

aparat grzewczo-wentylacyjny LEO XL3 z komorą mieszania KM XL FLOWAIR

Dostępność: duża ilość
Wysyłka w: 4 dni
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena: 5 166,00 zł 5166.00
ilość szt.

towar niedostępny

dodaj do przechowalni
Kod produktu: LEO XL3 + KM XL

Opis

Aparat grzewczo-wentylacyjny nawiewny z nagrzewnicą wodną LEO XL3 + KM XL FLOWAIR przeznaczony jest do ogrzewania i wentylacji niedużych pomieszczeń przemysłowych.

Maksymalna wydajność wentylacji - 3100m3/h.



OBLICZ PARAMETRY GRZEWCZE



Konstrukcja

Aparat grzewczo-wentylacyjny FLOWAIR zbudowany jest z:

  • nagrzewnicy wodnej LEO XL3 w obudowie z trwałego tworzywa EPP, z 3-rzędowym wymiennikiem ciepła miedziano-aluminiowym i 3-biegowym wentylatorem nadmuchowym,
  • komory mieszania powietrza zewnętrznego i wewnętrznego wyposażonej w filtr powietrza klasy EU3/G3 oraz sprzężone przepustnice powietrza zewnętrznego i wewnętrznego pozwalające na mieszania tych strumieni powietrza w dowolnym stosunku, jak również pracę wyłącznie z powietrzem zewnętrznym lub wyłącznie z powietrzem wewnętrznym.

aparat grzewczo-wentylacyjny LEO L1 z komorą mieszania KM L FLOWAIR

Montaż

Aparat grzewczo-wentylacyjny FLOWAIR może być montowany w dowolnej pozycji, na ścianie lub na stropie, za pośrednictwem dowolnych podwiesi do stropu lub za pośrednictwem fabrycznej KONSOLI MONTAŻOWEJ (>>>produkty powiązane pod opisem).

Zaleca się mocowanie do ścian i sufitu z wykorzystaniem fabrycznego KRÓĆCA ELASTYCZNEGO PRZECIWDRGANIOWEGO (>>>produkty powiązane pod opisem).

Pobór powietrza zewnętrznego następuje przez ŚCIENNĄ CZERPNIĘ POWIETRZA ZEWNĘTRZNEGO (>>>produkty powiązane pod opisem).

aparat grzewczo-wentylacyjny LEO S1 + KM S FLOWAIR - montaż

Sterowanie i automatyczna regulacja

Do kontroli, sterowania i automatycznej regulacji pracy aparatu grzewczo-wentylacyjnego FLOWAIR stworzono dedykowany układ automatyki KM (>>>produkty powiązane pod opisem) składający się z następujących elementów:

  • modułu elektronicznego sterowania DRV KM - jako serce układu łączące:
  • czujniki temperatury powietrza za nagrzewnicą, powietrza zewnętrznego, powietrza wewnętrznego oraz temperatury wody na powrocie w celu zabezpieczenia nagrzewnicy przed zamarzaniem i uszkodzeniem,
  • trójdrogowy trójpołożeniowy elektrozawór regulacyjny SRX3d sterujący przepływem wody grzewczej,
  • siłownik elektryczny BELIMO SP 0-10V jako napęd przepustnic powietrza:

automatyka S i L KM



Do modułu sterowania DRV można również podłączyć kolejne moduły DRV kolejnych aparatów grzewczo-wentylacyjnych i obsługiwać je wówczas z jednego sterownika T-BOX - maksymalnie do 31 urządzeń.



Ścienny natynkowy sterownik T-BOX (>>>produkty powiązane pod opisem) wyposażony w wyświetlacz dotykowy pozwala na:

  • przegląd parametrów pracy aparatu,
  • nastawy mocy nadmuchu (biegu wentylatora), stosunku strumieni powietrza zewnętrznego i wewnętrznego, temperatury powietrza w pomieszczeniu,
  • programowanie parametrów pracy na różne godziny doby i dni tygodnia,
  • podłączenie urządzenia do systemu BMS zdalnego zarządzania budynkiem,
  • podłączenie i obsługę wentylatorów dachowych UVO FLOWAIR dla bilansowania ciśnienia w pomieszczeniu (nadciśnienie, równowaga, podciśnienie).



sterownik T-BOX FLOWAIR



Jeśli chcesz poznać:

  • moc grzewczą,
  • temperaturę nadmuchu powietrza ciepłego,
  • wymagany strumień wody grzewczej i stratę ciśnienia wody na nagrzewnicy,



na podstawie wskazanych przez Ciebie dla wybranego urządzenia:

  • temperatury zasilania i powrotu wody grzewczej (np. 90/70, 80/60, 70/50, 60/40, 50/30 itp.),
  • temperatury powietrza przed podgrzaniem (np. wymagana temperatura w pomieszczeniu lub temperatura powietrza zewnętrznego w przypadku aparatu grzewczo-wentylacyjnego LEO + KM,
  • I, II lub III biegu nadmuchu

zapraszamy do kontaktu telefonicznego lub e-mailowego.



Parametry techniczne

  • nadmuch 3-biegowy - 3100/2200/1300m3/h
  • zasilanie - 1x230V/50Hz
  • maksymalny pobór prądu wentylatora - 2,4A
  • maksymalny pobór mocy - 550W
  • szczelność elektryczna/klasa izolacji - IP54/F
  • poziom ciśnienia akustycznego - 67/61/52 dB(A) w odl. 5m od urządzenia
  • zasięg poziomy nadmuchu o temperaturze otoczenia - 14,0/10,0/6,0m
  • zasięg pionowy nadmuchu o temperaturze >5 st.C od otoczenia - 4,9/3,7/2,4m
  • maksymalne parametry wody grzewczej - 120 st.C/1,6MPa
  • rozmiar przyłącza wodnego - 3/4"
  • maksymalna dopuszczalna temperatura pracy urządzenia - 60 st.C
  • ciężar całkowity - 62,0kg
