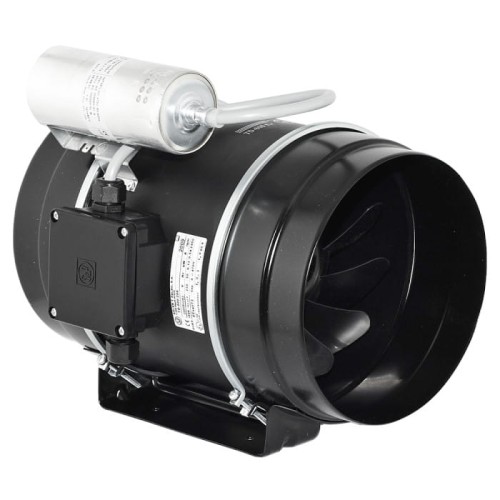

wentylator przeciwwybuchowy kanałowy TD 1200/315 EX
Opis
Wentylator kanałowy przeciwwybuchowy TD 1200/315 EX przeznaczony do wyciągania powietrza w strefach zagrożenia wybuchowego (z wyjątkiem kopalń i wyrobisk górniczych) o średnicy kanału wentylacyjnego 315mm.
Wentylacja lakierni, malarni, magazynów farb, akumulatorowni, odciągów i dygestoriów.
Wentylator odpowiada wymogom dyrektywy ATEX 2014/34/UE.
Certyfikat przeciwwybuchowości dla warunków II 2G Ex e IIB T3 Gb.
Konstrukcja
Wentylator TD 1200/315 EX w obudowie z blachy stalowej pokrytej czarną farbą poliestrową z wysokosprawnym wirnikiem śrubowym.
Wentylator przeciwwybuchowy kanałowy TD 1200/315 EX wyposażony jest w silnik elektryczny jednofazowy zasilanie prądem o napięciu 1x230V/50Hz o stopniu ochrony IP44 i klasie izolacji B.
Silnik nie jest przystosowany do regulacji obrotów.
Puszka przyłączeniowa o szczelności IP55 z ogniotrwałego tworzywa.
Uziemienie
Typ
|
A | B | C | ØD | E | F | G | H | I |
TD-1300/315 EX | 302 | 255 | 232.5 | 198 | 140 | 100 | 94 | 124 | 228.4 |
TD-1300/315 EX | 386 | 324 | 291 | 248 | 168 | 145 | 140 | 155 | 339 |
TD-1200/315 EX | 450 | 392 | 356 | 312 | 210 | 182 | 178 | 188 | 371 |
Parametry techniczne
- wydajność maksymalna - 1320 m3/h
- ciśnienie dyspozycyjne - 670 Pa
- pobór mocy - 170W
- prędkość obrotowa - 2600 obr/min
- prąd znamionowy - 0,71A
- zasilanie - 1x230V/50Hz
- głośność - 59 dB(A)
- zakres temperatur pracy - -20 do +40 st.C
Okres gwarancji: 24 miesiące
Producent: S&P, Hiszpania
