kurtyny powietrzne przemysłowe do bram przemysłowych i doków poziome i pionowe

 UWAGA: CENA POJEDYNCZEJ KURTYNY L=1,5m BEZ FUNKCJI GRZANIA!

Kurtyny powietrzne przemysłowe ELIS G FLOWAIR są przeznaczone do montażu poziomego i pionowego nad i obok bramami przemysłowymi: podnoszonymi, rolowanymi i składanymi, dla zabezpieczenia przed napływem zimnego powietrza i ponoszeniem nadmiernych związanych z tym zjawiskiem kosztów ogrzewania i niekorzystnych warunków pracy w hali.

W serii ELIS G dostępne są kurtyny powietrzne o długości (a w przypadku montażu pionowego - wysokości) 150cm, 200cm i 250cm.  W przypadku dużych bram zabezpieczenie zasłoną powietrzną uzyskuje się przez zmontowanie obok siebie lub w pionowej kolumnie większej liczby kurtyn dla uzyskania pokrycia całej szerokości lub wysokości bramy.

Najczęściej stosowane są kurtyny powietrzne tzw zimne ELIS G-N, bez podgrzewu powietrza, zużywają bowiem najmniej energii, a jednocześnie zapewniają równie skuteczną zasłonę powietrzną jak kurtyny z podgrzewem powietrza.

Oprócz najbardziej ekonomicznych kurtyn powietrznych bez funkcji podgrzewu powietrza dostępne są również:

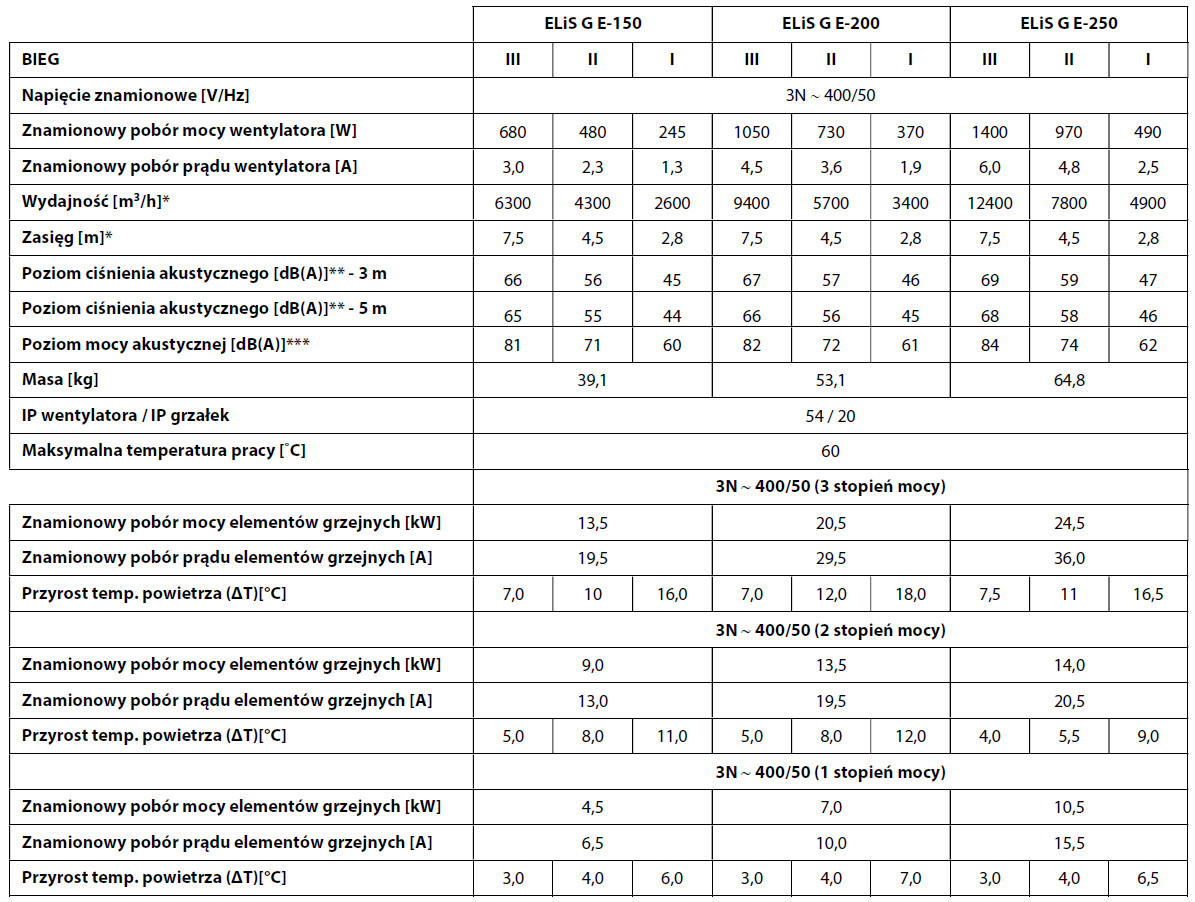

• kurtyny powietrzne przemysłowe elektryczne ELIS G-E-150 i ELIS G-E-200 - z grzałkami elektrycznymi, dające stosunkowo nieduże podgrzanie powietrza przy dużych prędkościach nawiewu,

• kurtyny powietrzne przemysłowe wodne ELIS G-W-150 i ELIS G-W-200 - z wymiennikiem wodnym przyłączanym do instalacji c.o., bardziej sprawne w podgrzewie powietrza nawiewanego, lecz wymagające instalacji ogrzewania zdolnej do doprowadzenia konkretnych przepływów wody grzewczej w miejscu ich podłączenia.

Konstrukcja

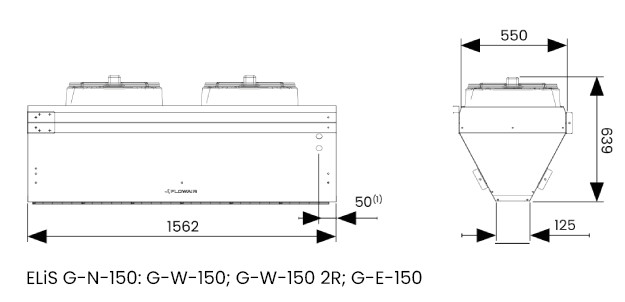

Kurtyny powietrzne przemysłowe ELIS G Flowair wykonywane są w obudowie stalowej ocynkowanej i składają się z następujących podzespołów:

• zespół 3-biegowych wentylatorów nawiewnych osiowych - w kurtynie ELIS G-150 występują 2 wentylatory, a w kurtynie ELIS G-200 - 3 wentylatory,
• zespół grzałek elektrycznych ze stali nierdzewnej, w kurtynie ELIS G-E-150 mocy 12kW, a w kurtynie ELIS G-E-200 mocy 18kW,
• miedziano-aluminiowy wymiennik ciepła o specjalnym ożebrowaniu, podłączany do instalacji centralnego ogrzewania - w kurtynach ELIS G-W,
• kierownice powietrza nadmuchiwanego o nastawnym kącie, pozwalające na optymalne ustawienie nadmuchu w danych warunkach montażowych i meteo.

UWAGA: istnieje również możliwość dostarczenia kurtyn powietrznych przemysłowych ze stali nierdzewnej.

Najczęściej stosowane w przemyśle kurtyny powietrzne  tzw zimne nie posiadają elementów grzewczych, zasłonę powietrzną nadmuchują w temperaturze pomieszczenia.

Brak podgrzewu powietrza nie wpływa na skuteczność ochrony bramy, funkcja ta podwyższa jedynie komfort cieplny osób przechodzących przez otwartą bramę oraz pracujących w pobliżu nadmuchu.

Montaż

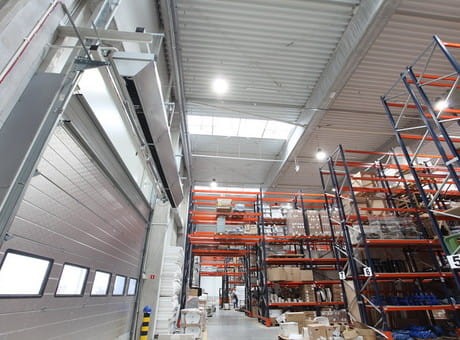

Kurtyny powietrzne przemysłowe ELIS G Flowair mogą być montowane jako kurtyny poziome nad bramą lub jako kurtyny pionowe w kolumnie jedno- lub dwustronnej - w zależności od wymiarów bramy:

W przypadku bram przemysłowych o wymiarach przekraczających 2m montuje się większą ilość kurtyn obok siebie lub w pionowej kolumnie.

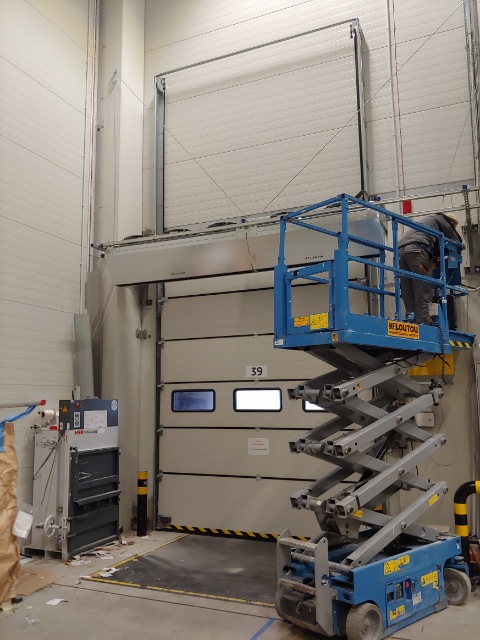

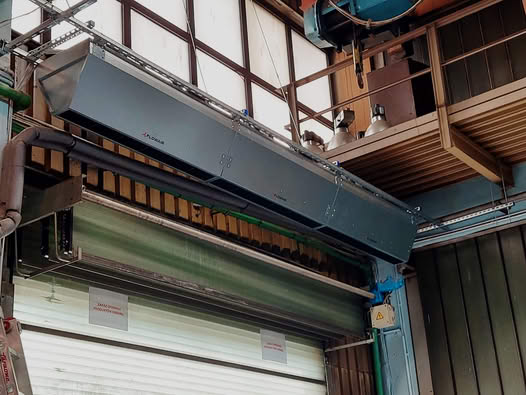

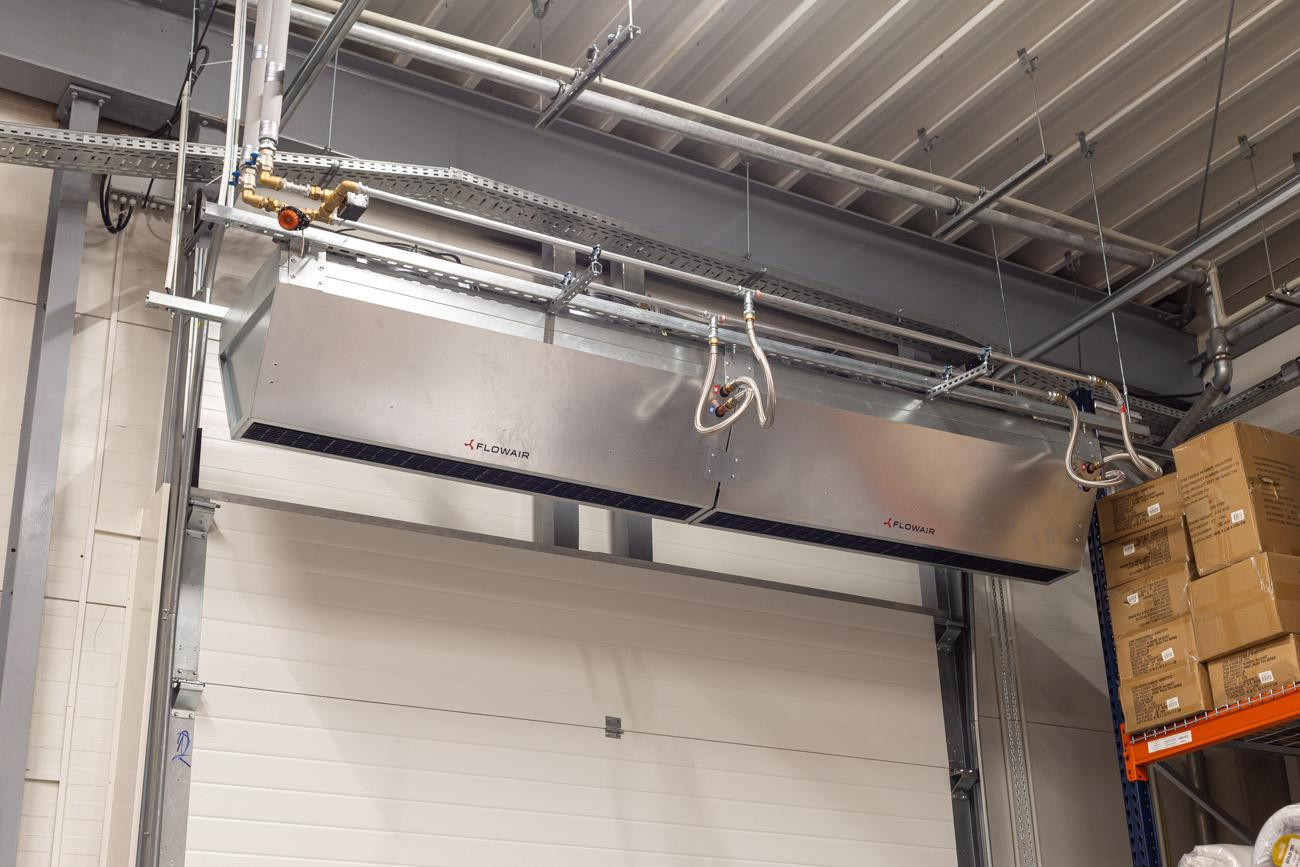

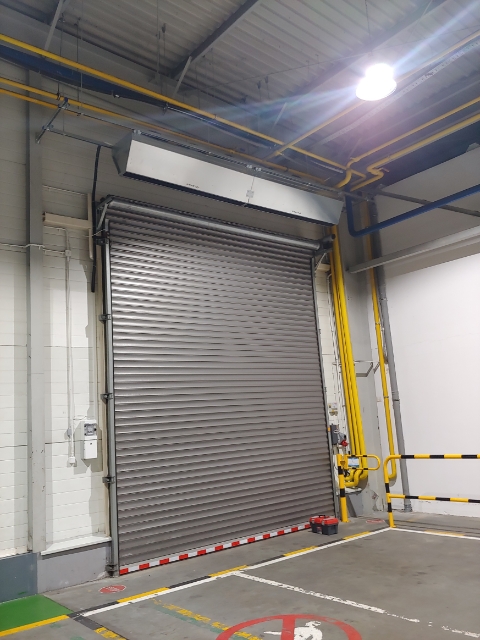

Kurtyny powietrzne poziome nad bramą montuje się do wykonywanych indywidualnie konstrukcji wsporczych mocowanych do ściany lub konstrukcji bramy.

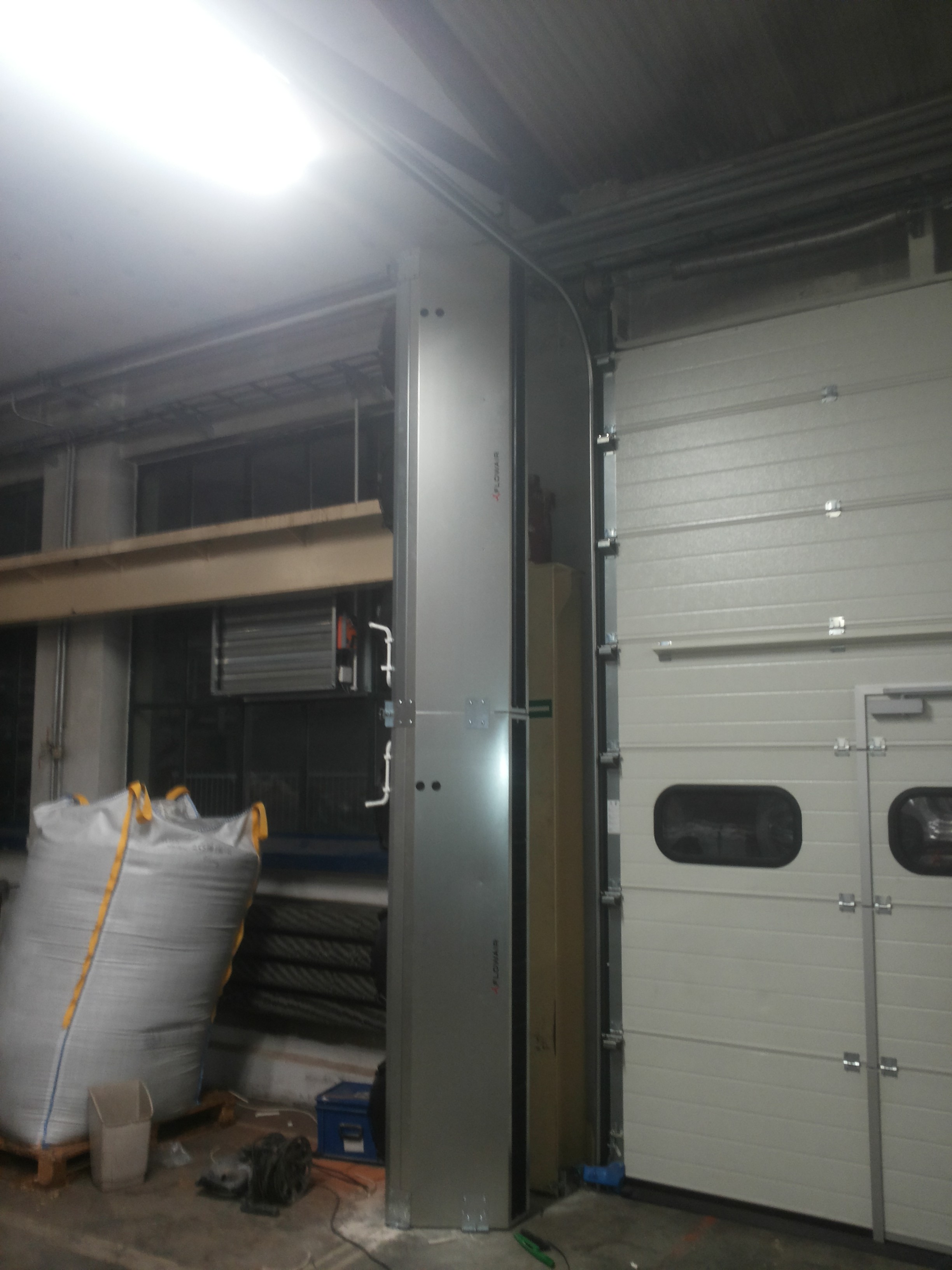

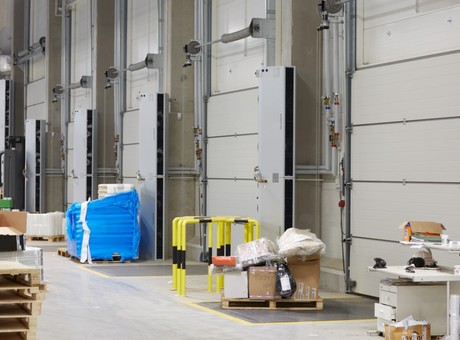

Kurtyny powietrzne pionowe można montować bezpośrednio do posadzki, a każdą kolejną kurtynę bezpośrednio do pierwszej, drugiej itd.

Sterowanie i automatyka

Kurtyny powietrzne przemysłowe ELIS G Flowair obsługiwane są zasadniczo podstawowym sterownikiem ściennym kablowym TS, który można połączyć za pośrednictwem rozdzielacza sygnału RX z maksymalnie 3 kurtynami powietrznymi.

Sterownik TS umożliwia:

• przełączanie 3 biegów nadmuchu,
• wyłączenie grzałek elektrycznych,
• nastawę i automatyczną regulację temperatury powietrza w otoczeniu kurtyn powietrznych,
• podłączenie czujnika otwarcia bramy DCm i automatyczne włączenie przy jej otwarciu,
• podłączenie zawórów regulacyjnych z siłownikiem z serii SRQ i zamykanie dopływu wody grzewczej, kiedy grzanie nie jest potrzebne:

Dostępne jest również sterowanie rozszerzone zaawansowane na bazie systemowego sterownika centralnego T-BOX Flowair z wyświetlaczem dotykowym umożliwiające:

• przełączanie 3 biegów nadmuchu,
• wyłączenie grzałek elektrycznych,
• nastawę i automatyczną regulację temperatury powietrza w otoczeniu kurtyn powietrznych,
• programowanie czasu pracy kurtyny i temperatury powietrza wg kalendarza,
• podłączenie do centralnego systemu BMS w budynku,
• opóźnienie czasowe wyłączenia kurtyny po zamknięciu bramy,
• nastawę najniższego biegu ciągłej pracy przy zamkniętej bramie (tryb gotowości),
• podłączenie czujnika otwarcia bramy DCm i automatyczne włączenie przy jej otwarciu,
• podłączenie zaworów regulacyjnych z siłownikiem z serii SRQ i zamykanie dopływu wody grzewczej, kiedy grzanie nie jest potrzebne,
• możliwość podłączenie dowolnych 31 urządzeń systemu FLOWAIR - innych kurtyn powietrznych ELIS, nagrzewnic wodnych i elektrycznych LEO, destratyfikatorów LEO D:
